Като доставчик на бътерфлай фланцови вентили, често срещам запитвания от клиенти относно това как да изчисля въртящия момент за тези клапани. Разбирането на изискванията за въртящ момент е от решаващо значение за правилната работа на клапана, тъй като гарантира, че клапанът може да се отваря и затваря плавно, предотвратявайки потенциални повреди и осигурявайки дългосрочна надеждност. В този блог ще ви насоча през процеса на изчисляване на въртящия момент за дроселов фланцов вентил.
1. Разбиране на основите на въртящия момент в бътерфлай фланцовите вентили
Въртящият момент е силата на въртене, необходима за завъртане на диска на клапана. В дроселната фланцова клапа въртящият момент се влияе главно от няколко фактора, включително размера на клапата, вида на материала на седлото, разликата в налягането през клапата и работната температура.
Размерът на клапана играе важна роля. По-големите клапани обикновено изискват повече въртящ момент, за да работят, тъй като по-големият диск има по-голяма повърхност, което означава, че е необходима повече сила за въртенето му. Например, 24-инчов дроселов фланцов вентил обикновено се нуждае от повече въртящ момент от 6-инчов.
Материалът на седалката също влияе върху въртящия момент. Вентилите с меко седло, като тези с гумени седла, обикновено имат по-ниски изисквания за въртящ момент в сравнение с клапаните с метално седло. Гумените седалки осигуряват по-добро уплътнение с по-малко триене, което води до по-ниски сили на въртене. От друга страна, вентилите с метално седло са по-подходящи за приложения с висока температура и високо налягане, но изискват повече въртящ момент поради по-голямото триене между диска и седлото.
2. Фактори, влияещи върху изчисляването на въртящия момент
2.1 Диференциално налягане
Разликата в налягането през вентила е един от най-важните фактори при изчисляването на въртящия момент. Когато има значителна разлика в налягането между входа и изхода на вентила, силата, действаща върху диска на клапана, се увеличава. Тази увеличена сила изисква повече въртящ момент за въртене на диска.
Формулата за изчисляване на силата, дължаща се на разликата в налягането, е (F = P\умножено по A), където (F) е силата, (P) е разликата в налягането и (A) е ефективната площ на диска на клапана. Ефективната площ обикновено се изчислява въз основа на диаметъра на диска на клапана.
Например, ако разликата в налягането (P = 100) psi и дискът на клапана има диаметър (d = 12) инча, площта (A=\frac{\pi d^{2}}{4}=\frac{\pi\times(12)^{2}}{4}= 113,1) квадратни инча. Тогава силата (F = P\умножено по A=100\умножено по 113,1 = 11310) паунда.
2.2 Триене
Получава се триене между диска на клапана и седалката, както и в стеблото на клапана и лагерите. Типът материал на седалката, както беше споменато по-рано, има голямо влияние върху триенето. Освен това смазването на стеблото на клапана и лагерите може да намали триенето.
Сухите или несмазани компоненти ще имат по-високо триене, което от своя страна увеличава изискванията за въртящ момент. Редовната поддръжка и правилното смазване могат да помогнат за поддържане на триенето на приемливо ниво, намалявайки общия въртящ момент, необходим за работата на клапана.
2.3 Работна температура
Температурата може да повлияе на физическите свойства на компонентите на клапана. Например при високи температури материалът на седалката може да се разшири или да стане по-мек, което може да промени триенето между диска и седалката. В някои случаи високотемпературните приложения може да изискват използването на специални материали за седалките, които могат да издържат на температурата без значителни промени в техните свойства.
3. Методи за изчисляване на въртящия момент
3.1 Данни на производителя
Най-надеждният начин да получите изискванията за въртящ момент за дроселна фланцова клапа е да се обърнете към данните на производителя. Производителите на вентили провеждат обширни тестове на своите продукти, за да определят стойностите на въртящия момент при различни работни условия.
Те обикновено предоставят криви на въртящия момент или таблици, които показват връзката между размера на вентила, разликата в налягането и необходимия въртящ момент. Например, производителят може да предостави таблица, която изброява стойностите на въртящия момент за конкретен модел дроселна фланцова клапа при различни диференциали на налягането и размери на вентила.
3.2 Емпирични формули
Има и някои емпирични формули, които могат да се използват за оценка на въртящия момент. Една често срещана формула за дроселови клапи с меко седло е (T = k\ пъти D^{2}\пъти P), където (T) е въртящият момент, (D) е диаметърът на клапана (в инчове), (P) е разликата в налягането (в psi) и (k) е константа, която зависи от конструкцията на клапана и материала на седлото.
Стойността на (k) обикновено варира от 0,01 до 0,05. Например, ако (D = 8) инча, (P = 50) psi и (k = 0,02), тогава (T=0,02\times(8)^{2}\times50=64) инча - паунда.
Все пак трябва да се отбележи, че емпиричните формули са само приблизителни и може да не са толкова точни, колкото данните на производителя.
4. Значение на точното изчисляване на въртящия момент
Точното изчисляване на въртящия момент е важно поради няколко причини. Първо, ако въртящият момент е подценен, вентилът може да не успее да се отвори или затвори правилно. Това може да доведе до изтичане, което е сериозен проблем в много приложения, особено в индустрии, където течността, която се контролира, е опасна или ценна.
Второ, надценяването на въртящия момент може да доведе до избора на прекалено голям задвижващ механизъм. Извънгабаритният задвижващ механизъм не само увеличава цената на клапанната система, но също така може да причини ненужно напрежение върху компонентите на клапана, намалявайки техния живот.
5. Нашите продукти с бътерфлай фланцови клапани
В нашата компания ние предлагаме широка гама фланцови клапи, за да отговорим на различни нужди на клиентите. ИмамеБътерфлай клапа с фланец на дръжката, които са лесни за ръчно управление, подходящи за приложения, където управлението на потока не е твърде често.
НашитеБътерфлай колело с фланецосигуряват по-удобен начин за работа с вентила, особено за клапани с по-голям размер. Бътерфлай колелото позволява лесно завъртане на диска на вентила.

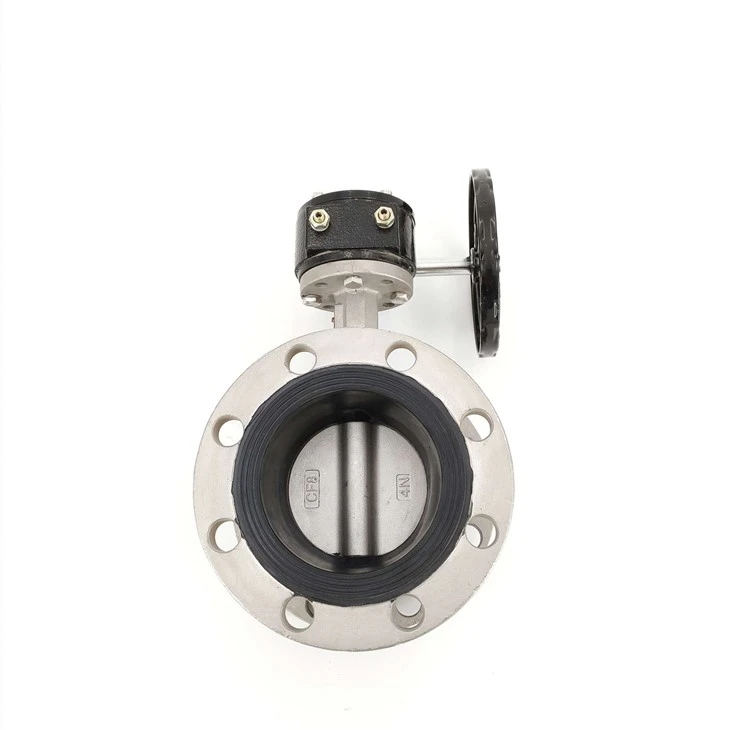

Ние също имамеБътерфлай клапа с фланец от неръждаема стомана, които са устойчиви на корозия и подходящи за приложения в тежки среди, като химическа обработка и обработка на вода.
Всеки от нашите клапани е внимателно проектиран и тестван, за да осигури точни изисквания за въртящ момент. Предоставяме подробни технически данни, включително криви на въртящия момент, за да помогнем на нашите клиенти да направят правилния избор.
6. Свържете се с нас за покупка и консултация
Ако се интересувате от нашите дроселни фланцови вентили или имате въпроси относно изчисляването на въртящия момент, моля не се колебайте да се свържете с нас. Нашият професионален екип е готов да ви предостави най-добрите решения. Ние можем да ви помогнем при избора на правилния вентил за вашето приложение и да гарантираме, че изискванията за въртящ момент са точно изпълнени.
Референции
- Valve Handbook, 4-то издание.
- Стандарти на ASME за проектиране и изпитване на вентили.
- Техническа документация на производителя за бътерфлай фланцови вентили.
