Дроселова клапа
Какво е бътерфлай клапа?
Бътерфлай клапата е тип четвърт оборотна клапа, която се използва за регулиране на потока или налягането на течност или газ. Състои се от плосък кръгъл диск, който е монтиран на вал и може да се върти с дръжка или задвижващ механизъм. Когато дискът е завъртян перпендикулярно на потока на течността, той блокира потока напълно, докато когато е успореден на потока, вентилът е напълно отворен. Едно предимство на дроселните клапи е, че те са леки и компактни, което ги прави идеални за приложения, където пространството е ограничено.
Предимства на бътерфлай клапата
Лек и компактен
Бътерфлай клапите са чудесни за няколко приложения, защото са много леки и осигуряват разумен контрол на потока в компактен дизайн. Обикновено ще искате да използвате клапан с метално гнездо за по-екстремна обработка на течности, докато дроселният клапан с меко гнездо е най-подходящ за приложения с ниско налягане и температури. Дискът тип пеперуда заема малко място, но предлага достатъчно здравина за повечето помпени системи.
Лесно и рентабилно
Бътерфлай клапите са много прости по дизайн и имат минимални изисквания за поддръжка. Те са лесни за инсталиране и експлоатация. Плюс това, те обикновено са много по-евтини от сферичен кран със същия размер. Те не изискват голям въртящ момент, за да работят ефективно и могат да бъдат автоматизирани за енергийно ефективна работа.
Бързо и ефективно
90-Радиусът на завъртане в градуса позволява бързо уплътняване при задействане, което осигурява по-точен контрол на потока с минимално усилие за включване и изключване на вентила. Трябва да се вземат предвид различни дроселови клапи, включително нулево отместване, двойно отместване и тройно отместване. Налягането обикновено ще определи кой тип ви е необходим. Колкото по-голямо е отместването, толкова по-голямо налягане може да издържи вентилът.
Контрол на налягането
В допълнение към прецизния контрол на потока, дроселните клапи са отлични за контрол на налягането. Те изпитват минимален спад на налягането по време на работа, преди течностите да възстановят енергията бързо след напускане на клапана. Това поддържа помпената система да работи ефективно с постоянно налягане на флуида.
Защо да изберете нас?
Високо качество
Нашите продукти се произвеждат или изпълняват по много високи стандарти, като се използват най-добрите материали и производствени процеси.
24 часа онлайн услуга
Ние се опитваме да отговорим на всички притеснения в рамките на 24 часа и нашите екипи са винаги на ваше разположение в случай на спешност.
Контрол на качеството
Разполагаме с професионален персонал, който да наблюдава производствения процес, да инспектира продуктите и да гарантира, че крайният продукт отговаря на изискваните стандарти за ниво на качество, насоки и спецификации.
Богат опит
Посветен на стриктния контрол на качеството и внимателното обслужване на клиентите, нашият опитен персонал е винаги на разположение, за да обсъди вашите изисквания и да гарантира пълното удовлетворение на клиентите.

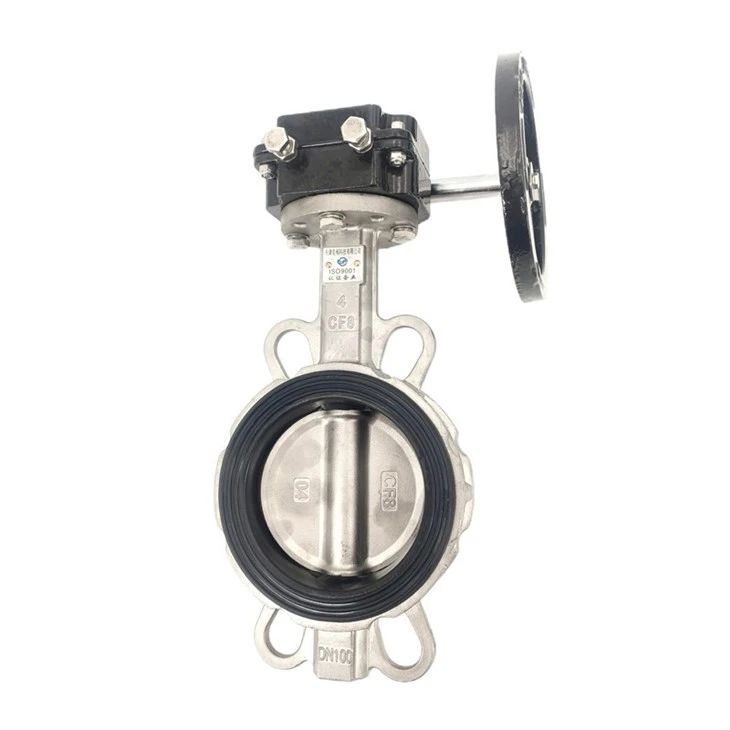

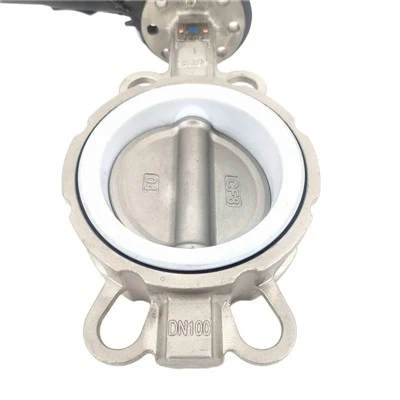

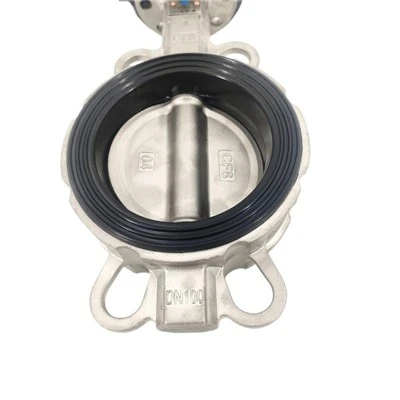

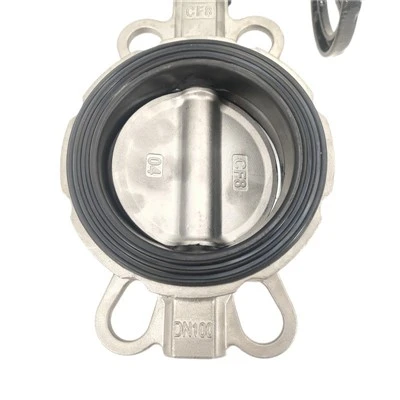

Вафлена дроселна клапа
Това е най-често срещаният тип бътерфлай клапа, която се използва широко в различни индустрии. Има вафлообразно тяло, което пасва между два повдигнати челни фланеца. Вентилът се държи на място от фланците и е предназначен за приложения, които изискват плътно уплътнение с минимално изтичане.
Клапан тип бътерфлай
Този тип вентил има уши или отвори с резба, които стърчат от тялото на клапана. Ушите се използват за завинтване на вентила към тръбопровода, което улеснява инсталирането и отстраняването на вентила, ако е необходимо.
Двойна офсетна дроселна клапа
Известен също като високоефективен дроселен клапан, той има диск, който е изместен спрямо централната линия на тялото на клапана. Този дизайн намалява степента на триене между диска и седалката, позволявайки на клапана да постигне плътно уплътнение, като същевременно изисква по-малко сила за работа.
Тройна офсетна дроселна клапа
Този тип вентили са предназначени за критични приложения като приложения с високо налягане и висока температура. Той има диск, който умишлено е изместен спрямо централната линия на тялото на клапана и също така е наклонен по своята ос. Този дизайн осигурява плътно уплътнение, висока издръжливост и минимално изтичане.
Материал на бътерфлай клапата
Бътерфлай клапите могат да бъдат направени от различни материали, включително чугун, сферографитен чугун, неръждаема стомана, pvc и въглеродна стомана. Избраният материал зависи от приложението и средата, в която ще се използва вентилът. Чугунът е често използван материал за дроселни клапи поради своята издръжливост и ниска цена, докато неръждаемата стомана често се използва в приложения, където е необходима устойчивост на корозия. Pvc често се използва в приложения, където химическата устойчивост е важна, докато въглеродната стомана се използва в приложения с високо налягане и висока температура.
Пречиствателни станции
Бътерфлай клапите обикновено се използват в пречиствателните станции за контролиране на водния поток в процеса на пречистване. Вентилът се използва за регулиране на потока от химикали като хлор, от които инсталацията се нуждае за пречистване на водата.
ОВК системи
Бътерфлай клапите се използват в системи за отопление, вентилация и климатизация (ОВК) за регулиране на потока въздух и вода. Вентилът регулира температурата в системата и контролира потока въздух или вода, за да поддържа желаното ниво на температура.
Процесни индустрии
Бътерфлай клапите често се използват в химическата, нефтохимическата и фармацевтичната промишленост за контрол на потока на течности и газове. Изработен е от устойчиви на корозия материали, които могат да издържат на силно корозивни вещества.
Хранително-вкусовата промишленост
В хранително-вкусовата промишленост дроселните клапи се използват в различни операции, включително контролиране на потока на течности или газове, контролиране на нивата на температура и налягане по време на обработка и предотвратяване на замърсяване на продукта.
Морска и корабостроителна промишленост
Бътерфлай клапите се използват в морската и корабостроителната промишленост за контролиране на потока от течности и газове в кораба. Помага за предотвратяване на изтичане на течности или газове и регулира налягането на течността по време на работа.
Кастинг
Първата стъпка в процеса е отливането на тялото на клапана и диска. Това може да се направи с помощта на различни материали като чугун, сферографитен чугун, въглеродна стомана, неръждаема стомана или алуминиев бронз, в зависимост от приложението.
Машинна обработка
След отливането тялото на клапана и дискът се обработват според необходимите спецификации с помощта на струг, фреза или друго машинно оборудване. Обработката гарантира, че тялото на клапана и дискът имат гладки и еднакви повърхности за оптимална работа.
Сглобяване
След като тялото и дискът на клапана са обработени, те се сглобяват с други компоненти като стеблото, седалката и задвижващите механизми, които позволяват дистанционното управление на клапана.
Тестване
След сглобяването вентилът се подлага на няколко теста, за да се гарантира, че отговаря на необходимите стандарти за здравина, издръжливост и производителност. Тези тестове могат да включват тестове за хидростатично налягане, тестове за течове и функционални тестове.
Довършителни работи
Последният етап от процеса включва завършване на вентила с боядисване, покритие или други повърхностни обработки за защита срещу корозия.
Компоненти на бътерфлай клапата
Тяло
Корпусът на бътерфлай клапата е основната структура, в която се намират всички останали компоненти. Той е проектиран да осигури надеждно и непропускливо уплътнение между вентила и тръбопровода. Бътерфлай клапите могат да имат корпус от различни материали като чугун, неръждаема стомана или pvc.
Диск
Дискът е кръгла плоча, която е разположена в центъра на тялото. Той е проектиран да се върти вътре в тялото и да контролира потока на течности през клапана. Дискът може да бъде изработен от различни материали като неръждаема стомана, алуминий или пластмаса.
Стъбло
Стеблото е дълъг, тесен прът, който се свързва с центъра на диска и се простира извън тялото на клапана. Стеблото се използва за въртене на диска, когато вентилът се отваря или затваря. Стеблото може да се управлява ръчно или автоматично с помощта на задвижващ механизъм.
Седалка
Седалката е пръстеновиден компонент, който се намира от вътрешната страна на тялото на клапана около диска. Той е проектиран да осигури плътно уплътнение, когато вентилът е затворен и да предотврати изтичането на течност през клапана.
Актуатор
Актуаторът е външно устройство, което се използва за управление на позицията на клапана. Може да бъде ръчен лост или колело, или може да бъде автоматично устройство като електрически или пневматичен задвижващ механизъм. Задвижващият механизъм се използва за завъртане на стеблото и управление на отварянето и затварянето на диска.
Лагери
Лагерите са малки компоненти, които са разположени в горната и долната част на стеблото. Те осигуряват опора и стабилност на стеблото и му позволяват да се върти плавно в тялото на клапана.
Поддръжка на бътерфлай клапа
Редовен преглед
Първата стъпка към поддържането на вашата дроселна клапа е провеждането на редовна проверка. Проверете за изтичане, корозия или повреда по тялото на клапана, диска и стеблото. Проверете уплътнението и уплътненията за износване. Уверете се, че вентилът все още е в правилната позиция и че болтовете и гайките са здраво закрепени.
Смазване
Правилното смазване е от решаващо значение за оптималната работа на всеки клапан. Уверете се, че стеблото, седалките и лагерите на клапана са добре смазани, като използвате висококачествена смазка, за да намалите триенето. Избягвайте обаче прекомерното смазване на клапана, тъй като това може да причини запушване и повреда на системата. Проверете препоръките на производителя за правилния лубрикант, който да използвате.
Почистване
Редовното почистване помага да се предпази клапана от отломки и натрупвания, които могат да причинят триене и намалена производителност. Уверете се, че използвате подходящ почистващ препарат за почистване на вентила, в зависимост от материала на вентила. Избягвайте използването на абразивни почистващи препарати, които могат да надраскат или повредят повърхността на клапана.
Смяна на уплътнение
С течение на времето уплътненията и уплътненията на клапаните се износват. Сменете тези уплътнения с висококачествени заместители, за да поддържате целостта на клапана и да предотвратите изтичане. Честотата на подмяна зависи от приложението на клапана и условията на работа.
Редовна поддръжка
Рутинната поддръжка на вашия клапан е от съществено значение за поддържането му в оптимална работа. Проверявайте редовно функционирането на вентила и сменете всички повредени или счупени части незабавно. Дефектният клапан може да причини значителна повреда на вашата система.
Избор на правилния материал
Бътерфлай клапите могат да бъдат направени от различни материали като въглеродна стомана, неръждаема стомана, желязо, алуминий или пластмаса. Избраният материал трябва да е съвместим с обработваната течност и нейната работна температура и налягане.
Правилна инсталация
Вентилът трябва да бъде монтиран в правилната позиция с правилната ориентация. Трябва да се осигурят необходимите закотвящи и поддържащи скоби, за да се предотврати прекомерно напрежение върху клапана. Правилната инсталация също така ще гарантира, че дискът или стеблото на клапана няма залепване или намеса.
Правилна поддръжка
Редовната поддръжка е от съществено значение за осигуряване на правилното функциониране на дроселните клапи. Трябва да се извършва редовна проверка на уплътнителните повърхности и диска за повреда или износване. Клапанът трябва да се почиства периодично, за да се предотврати натрупването на отломки или замърсяване, което може да повлияе на работата му.
Защита от околната среда
Бътерфлай клапите трябва да бъдат защитени от околната среда, за да се предотврати повреда от времето, излагане на химикали или други замърсители. Корпусите и капаците трябва да бъдат монтирани, за да предпазят вентила от елементи, които могат да доведат до корозия или други форми на повреда.
Правилно оразмеряване
Бътерфлай клапите трябва да бъдат с подходящ размер за приложението, за да се осигури правилен контрол на потока и да се предотврати натрупването на прекомерно налягане и напрежение върху вентила.
Съвместимост с течността
Бътерфлай клапата трябва да е съвместима с обработваната течност. Използването на грешен материал или конфигурация може да причини корозия, замърсяване или химически реакции, които могат да ускорят износването и да повредят клапана.
Правилна работа
Вентилът трябва да работи в рамките на определените стойности за температура и налягане. Превишаването на тези ограничения може да доведе до повреда на вентила или неговите компоненти. Освен това вентилът не трябва да се отваря или затваря насила, тъй като това може да причини повреда на компонентите на клапана.
Как да изберем бътерфлай клапа
Размер на клапана
Първото нещо, което трябва да имате предвид, е размерът на клапана, от който се нуждаете. Трябва да изберете клапан, който съответства на размера на вашия тръбопровод и дебита на вашия процес. Ако вентилът е твърде малък, той ще ограничи потока и ще причини спад на налягането. Ако вентилът е твърде голям, това ще увеличи цената на инсталацията и може да не е в състояние да осигури точен контрол върху потока.
Материал
Бътерфлай клапите се предлагат от различни материали, включително неръждаема стомана, чугун и pvc. Вашият избор на материал ще зависи от вида на контролираната течност или газ, както и от температурата и налягането на процеса. Например неръждаемата стомана е популярен избор за високотемпературни приложения, докато pvc често се използва за нискотемпературни приложения.
Тип диск
Дискът е частта от дроселната клапа, която контролира потока на течността. Има два основни вида дискове: едноофсетни и двойноофсетни. Дисковете с единичен офсет се използват по-често и обикновено са по-евтини. Дисковете с двоен офсет обаче осигуряват по-добро уплътнение и са по-устойчиви на износване.
Крайни връзки
Бътерфлай клапите се предлагат с различни крайни връзки, включително фланцови, резбови и заварени. Трябва да изберете крайна връзка, която съответства на тръбопроводната система, която използвате, и гарантира сигурна и надеждна връзка.
Задействане
Бътерфлай клапите могат да се управляват ръчно или чрез задвижка. Актуаторът е електрическо, пневматично или хидравлично устройство, което автоматично отваря и затваря вентила. Типът задвижващ механизъм, който изберете, ще зависи от вашите специфични изисквания, като например скоростта и прецизността на работата на клапана.
Приложение
И накрая, трябва да вземете предвид конкретното приложение, за което се нуждаете от дроселната клапа. Например, ако използвате дроселна клапа за обработка на храни, тя трябва да бъде направена от одобрени от FDA материали и да е хигиенична по дизайн. Ако използвате дроселна клапа за химическа обработка, тя трябва да е устойчива на химическа корозия и да може да издържа на среда с високо налягане и висока температура.
Как да инсталирате дроселна клапа
Подгответе материалите
Преди да инсталирате бътерфлай клапа, уверете се, че имате всички необходими материали и инструменти. Това включва самата дроселна клапа, тръбата или фитингите, монтажния хардуер и необходимото лепило или крепежни елементи. Важно е да проверите препоръките на производителя за конкретни материали и инструменти, тъй като те могат да варират според типа и марката на дроселната клапа.
Монтирайте дроселната клапа
Монтирайте дроселната клапа, като я подравните с тръбата или фитингите и я позиционирате на желаното място. Приложете натиск върху дроселната клапа, за да поставите седалките и се уверете, че клапата е правилно позиционирана. Използвайте необходимото лепило или крепежни елементи, за да закрепите дроселната клапа на място и се уверете, че клапата е хоризонтална и отвесна.
Намерете зоната за инсталиране
Определете мястото, където ще бъде монтирана дроселната клапа, и се уверете, че зоната е чиста и без отломки. Ако дроселната клапа се монтира в тръба, уверете се, че тръбата е чиста и без никакви препятствия или запушвания.
Сглобете дроселната клапа
Сглобете дроселната клапа, като подравните тялото на клапата, дръжката и седалките. Завийте дръжката върху тялото на вентила и се уверете, че дръжката е здраво закрепена. Подравнете гнездата на тялото на клапана и поставете тръбата или фитингите в тялото на клапана.
Принцип на работа Бътерфлай клапа
1. Обикновено се състои от тяло на клапана, дръжка, седло и тръба или фитинги. Корпусът на клапана е цилиндрична обвивка, в която се намира механизмът на клапана, а дръжката е клиновиден компонент, който се използва за отваряне и затваряне на клапана. Седалката е гумен или метален пръстен, който се намира вътре в тялото на клапана и образува уплътнение между тялото на клапана и тръбата или фитингите.
2. Когато дръжката се завърти, тя завърта клиновидния компонент, който от своя страна завърта седалките. Това действие кара вентила да се отвори и позволява течността да тече през тръбата или фитингите. Когато дръжката се завърти, натискът върху гнездата се увеличава, което помага да се поддържа плътно уплътнение между тялото на клапана и тръбата или фитингите. Когато дръжката се завърти в обратна посока, натискът върху седалките намалява, което позволява на клапана да се затвори. Бътерфлай клапата е проектирана да бъде рентабилно решение с ниски разходи за поддръжка за контролиране на потока от течност в различни приложения, включително водоснабдяване, дренаж и системи за ОВК.
