Като доставчик на клапани от пеперуди от вафли, гарантирането на целостта на клапанския диск е от решаващо значение за поддържане на производителността и надеждността на нашите продукти. В тази публикация в блога ще споделя някои ефективни методи, за да проверя целостта на диска на клапан за пеперуди от вафла.
Разбиране на значението на целостта на диска
Дискът е основният компонент на пеперуда тип вафла, отговорен за регулирането на потока на течността през клапана. Всяко увреждане или дефект в диска може да доведе до изтичане, намалена точност на контрол на потока и дори пълна повреда на клапана. Следователно редовната проверка на целостта на диска е от съществено значение за предотвратяване на потенциални проблеми и осигуряване на дългосрочната работа на клапана.
Визуална проверка
Първият и най -прост метод за проверка на целостта на диска е чрез визуална проверка. Това може да стане по време на рутинна поддръжка или преди инсталирането.
- Проверка на външната повърхност
- Внимателно разгледайте външната повърхност на диска за всякакви видими пукнатини, драскотини или вдлъбнатини. Пукнатините могат да се разпространяват под налягане и да доведат до катастрофална недостатъчност, докато драскотините и вдлъбнатините могат да нарушат плавния поток на течността и да причинят изтичане. Например, ако има големи драскотини по повърхността на диска, той може да не се запечата правилно срещу седалката на клапана, което води до байпас на течността.
- Потърсете признаци на корозия или ерозия. Корозията може да отслаби дисковия материал с течение на времето, а ерозията може да износва повърхността, като влияе върху работата на диска. В приложения, където течността съдържа абразивни частици, ерозията е често срещан проблем.
- Инспекция на ръба
- Проверете краищата на диска. Краищата трябва да са гладки и без чипове или бури. Увреденият ръб може да предотврати правилното сядане на диска, което води до лошо запечатване. Например, ако ръбът на диска е отрязан, той може да не образува плътно уплътнение със седалката на клапана, което позволява течността да изтича.
Размерено измерване
Точното измерване на размерите е друг важен аспект на проверката на целостта на диска.
- Измерване на диаметъра
- Използвайте апарат или микрометър, за да измерите диаметъра на диска в множество точки. Диаметърът трябва да бъде в рамките на определения диапазон на толеранс. Диск с неправилен диаметър може да не се побере правилно в тялото или седалката на клапана, което води до проблеми с инсталирането и работата. Например, ако диаметърът на диска е твърде голям, може да е трудно да се монтира клапанът и ако е твърде малък, той може да не осигури добро уплътнение.
- Измерване на дебелината
- Измерете дебелината на диска на различни места. Неравномерната дебелина може да показва вътрешни щети или производствени дефекти. Диск с непоследователна дебелина може да не разпределя равномерно стреса, което може да доведе до преждевременна повреда.
Не - разрушително тестване (NDT)
Методите за разрушително тестване могат да се използват за откриване на вътрешни дефекти в диска, без да причиняват увреждане на компонента.
- Ултразвуково тестване (UT)
- Ултразвуковото тестване използва високочестотни звукови вълни за откриване на вътрешни недостатъци като пукнатини или празнини. На повърхността на диска се поставя преобразувател и звуковите вълни се предават в материала. Ако има дефект, звуковите вълни ще бъдат отразени назад и преобразувателят може да открие отразените вълни. Този метод е много ефективен при откриване на подземни дефекти, които не се виждат с просто око. Например в aТип вафла с клапан на пеперуда, Ултразвуковото тестване може да помогне за идентифициране на вътрешни пукнатини, които могат да компрометират целостта на диска.
- Тестване на магнитни частици (МТ)
- Тестването на магнитни частици е подходящо за феромагнитни материали. Дискът се намагнетизира и върху повърхността се прилагат железни частици. Ако има повърхностни или близки повърхностни дефекти, магнитното поле ще бъде прекъснато и железни частици ще се натрупват на местата на дефекти, което ги прави видими. Този метод е полезен за откриване на малки пукнатини на повърхността на диска.
- Течно тестване на проникване (PT)
- Тестното тестване на течността включва прилагане на течен проникване върху повърхността на диска. Проникването прониква във всяка повърхност - отварящи дефекти. След определен период излишъкът от проникване се отстранява и се прилага разработчик. Проникването в дефектите ще бъде изведен от разработчика, което прави дефектите видими. Този метод е ефективен за откриване на повърхностни пукнатини и порьозност.
Тестване на налягането
Тестването на налягането е изчерпателен начин за проверка на целостта на диска в реална работна среда.
- Хидростатично тестване
- При хидростатично изпитване клапанът се пълни с вода или друга подходяща течност и се налага на налягане до определено ниво. Налягането се поддържа за определен период и клапанът се проверява за всякакви признаци на изтичане. Ако има теч, това може да показва проблем с диска или седалката на клапана. Например в aPTFE облицована пеперуда клапан, Хидростатичното тестване може да гарантира, че лигавицата на PTFE и дискът са непокътнати и могат да издържат на работното налягане.
- Пневматично тестване
- Пневматичното тестване използва сгъстен въздух или газ вместо течност. Често се използва, когато клапанът не може да се напълни с течност или когато се изисква бърз тест. Пневматичното тестване обаче е по -опасно от хидростатичното тестване поради потенциала за бързо освобождаване на енергия в случай на повреда. По време на пневматично изпитване клапанът се наляга под налягане и всяко изтичане се открива с помощта на сапунен разтвор или детектор за теч.
Анализ на материалите
Анализът на материала може да помогне да се определи дали дисковият материал е влошен или дали е от правилния тип.
- Тестване на твърдост
- Тестването на твърдост измерва съпротивлението на материала за отстъп. Промяната в твърдостта може да показва проблеми с топлинната обработка, деградацията на материала или наличието на вътрешни дефекти. Например, ако дисковият материал е станал твърде мек, той може да се деформира под налягане, което води до лоша работа.
- Анализ на химичен състав

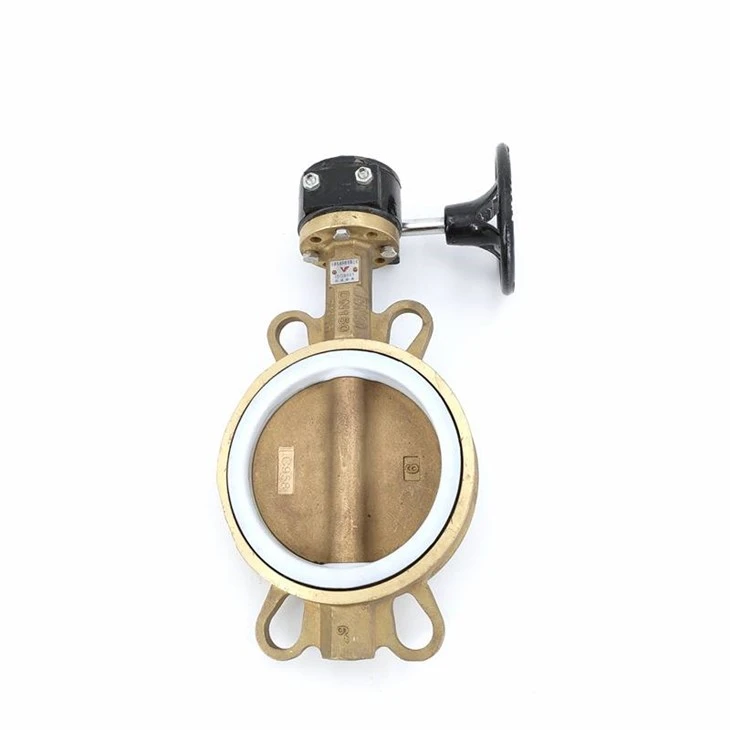

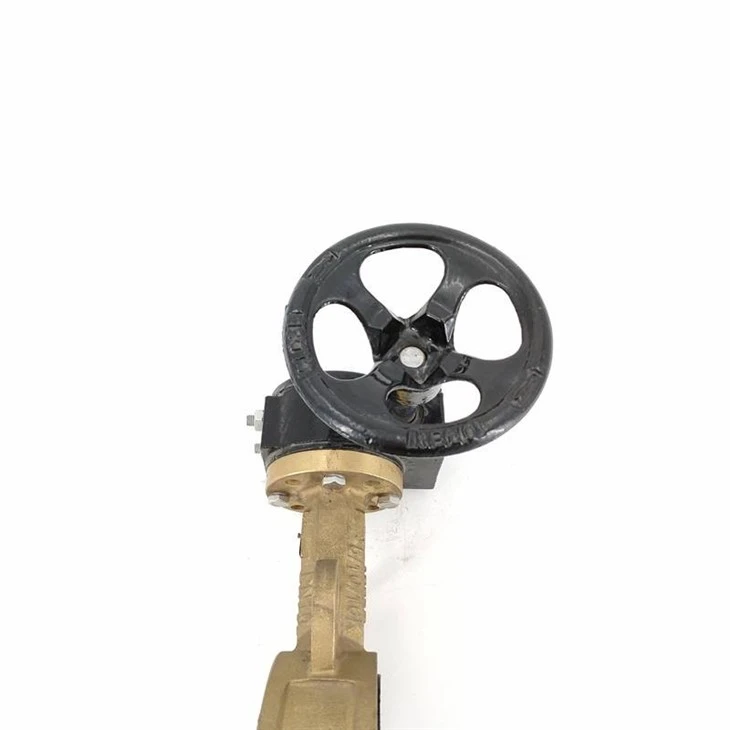

- Анализът на химичния състав може да се направи с помощта на методи като спектроскопия. Това гарантира, че дискът е направен от правилния материал и че химичният състав отговаря на спецификациите. В aНикел - алуминиев бронзов вафлен клапан с пеперуда, Точният анализ на химичния състав е от решаващо значение, за да се гарантира устойчивостта на корозия на клапана и механичните свойства.
Заключение
Проверката на целостта на диска на клапана на пеперуда от вафла е много стъпка, която включва визуална проверка, размерено измерване, не -разрушително тестване, тестване на налягането и анализ на материалите. Чрез редовно извършване на тези проверки можем да гарантираме, че нашите клапани от пеперуди от вафли отговарят на най -висококачествените стандарти и осигуряват надеждни показатели в различни приложения.
Ако сте на пазара за висококачествени клапани от пеперуди от вафли или се нуждаете от повече информация за проверките на целостта на клапана, ние сме тук, за да ви помогнем. Свържете се с нас, за да започнете дискусия за вашите специфични изисквания и да проучите как нашите продукти могат да отговорят на вашите нужди.
ЛИТЕРАТУРА
- ASME B16.34 - клапани - фланцирани, резбовани и заваръчен край
- API 609 - Клапани за пеперуди, двойни - фланцирани, типични и вафли - тип
- ISO 5208 - Промишлени клапани - Изпитване на налягането на клапаните
