Като опитен доставчик на бътерфлай вентили от тип Wafer, имах привилегията да видя от първа ръка разнообразните нужди и предпочитания на нашите клиенти в различни индустрии. Един от най-честите въпроси, които срещам, е разликата между дроселните клапи с меко и метално седло. В този блог ще навляза в тънкостите на тези два типа вентили, като подчертая техните уникални характеристики, предимства и идеални приложения.
Разбиране на дроселните клапи от вафлен тип

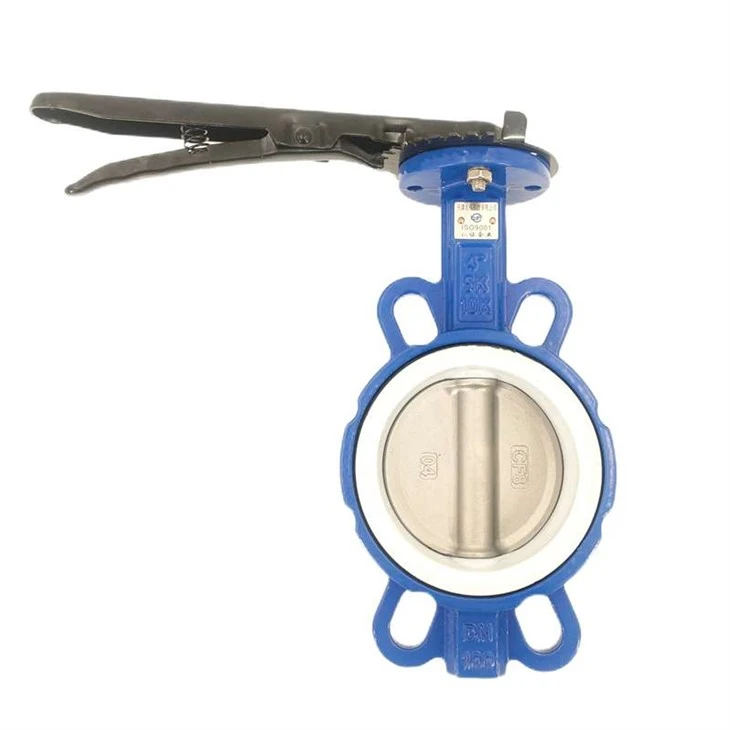

Преди да проучим разликите между дроселните клапи с меко и метално гнездо, нека първо разберем какво представлява дроселната клапа. Пътен клапан от типа на вафла е четвърт оборотен вентил, който използва диск за контролиране на потока на течност през тръбопровода. Дискът е монтиран на вал, който се върти перпендикулярно на посоката на потока, което позволява бърза и лесна работа. Бътерфлай клапите от вафлен тип са проектирани да се монтират между два фланеца, което ги прави компактно и рентабилно решение за широк спектър от приложения.
Вентил тип пеперудасе използват широко в индустрии като пречистване на вода, ОВК, химическа обработка и храни и напитки. Те предлагат няколко предимства пред други видове клапани, включително ниска цена, лека конструкция и лесен монтаж и поддръжка.
Бътерфлай клапи с меко седло
Бътерфлай клапите с меко седло имат диск с мек уплътнителен материал, като гума или еластомер, който осигурява плътно уплътнение към тялото на вентила. Този тип вентили обикновено се използват в приложения, където се изисква висока степен на уплътняване, като например в пречиствателни станции за вода и отпадни води, HVAC системи и общи индустриални приложения.
Едно от ключовите предимства на дроселните клапи с меко седло е тяхното отлично уплътняване. Мекият уплътнителен материал се приспособява към повърхността на тялото на клапана, създавайки плътно уплътнение, което предотвратява изтичане. Това ги прави идеални за приложения, където дори малко количество теч може да причини значителни проблеми, като например при работа с опасни химикали или в системи, където се изисква прецизен контрол на потока.
Друго предимство на дроселните клапи с меко седло е тяхната работа с нисък въртящ момент. Мекият уплътнителен материал намалява триенето между диска и тялото на клапана, което улеснява отварянето и затварянето на клапана. Това води до по-ниска консумация на енергия и по-дълъг живот на клапана, тъй като компонентите на клапана са подложени на по-малко износване.
Бътерфлай клапите с меко седло също се предлагат в широка гама от размери и материали, което ги прави подходящи за различни приложения. Те могат да се използват с различни течности, включително вода, въздух, газ и някои химикали. Въпреки това е важно да се отбележи, че изборът на уплътнителен материал ще зависи от конкретното приложение и свойствата на флуида, с който се работи.
Бътерфлай клапа тип Вафлас меки седалки обикновено се използват в приложения, където температурата и налягането са относително ниски. Мекият уплътнителен материал може да не е в състояние да издържи на високи температури или налягания, което може да доведе до разграждане или повреда. Ето защо е важно да изберете подходящия вентил за конкретното приложение, за да осигурите надеждна и дълготрайна работа.
Бътерфлай клапи с метално седло
Дерфлай клапите с метално гнездо тип "вафла", от друга страна, имат диск с метална уплътнителна повърхност, която контактува с тялото на вентила. Този тип клапан обикновено се използва в приложения, където има високи температури, високо налягане или абразивни среди, като например в производството на електроенергия, нефт и газ и химическата преработка.
Едно от основните предимства на дроселните клапи с метално гнездо е способността им да издържат на високи температури и налягания. Металната уплътнителна повърхност е по-издръжлива и устойчива на износване от меките уплътнителни материали, което я прави подходяща за използване в тежки условия. Вентилите с метални седла обикновено могат да работят при температури до 1000°F (538°C) и налягания до 1500 psi (103 бара), в зависимост от конкретния дизайн и използваните материали.
Друго предимство на дроселните клапи с метално гнездо е тяхната устойчивост на абразия и ерозия. Металната уплътняваща повърхност може да издържи на въздействието на твърди частици и потока от абразивни среди, като суспензии и прахове, без да претърпи значителни щети. Това ги прави идеални за използване в приложения, където течността съдържа суспендирани твърди частици или където вентилът е подложен на поток с висока скорост.
Дърфлайтните клапи с метално гнездо също предлагат отлична противопожарна производителност. В случай на пожар, металната уплътнителна повърхност може да предотврати изтичането на запалими течности, намалявайки риска от експлозия и разпространение на пожар. Това ги прави популярен избор за използване в отрасли, където безопасността е основен приоритет, като например в петролни и газови рафинерии и химически заводи.
Въпреки това, дроселните клапи с метално гнездо тип пластини имат някои ограничения. Те обикновено изискват по-висок въртящ момент, за да работят, отколкото клапаните с меко седло, което може да доведе до по-висока консумация на енергия и повече износване на компонентите на клапана. Освен това те обикновено са по-скъпи от клапаните с меко седло поради използването на висококачествени материали и по-сложни производствени процеси.
Ci бътерфлай клапас метални седалки обикновено се използват в приложения, където температурата и налягането са високи или където течността е абразивна или корозивна. Те също са подходящи за използване в приложения, където пожарната безопасност е проблем. Въпреки това е важно да изберете подходящия материал и дизайн на вентила за конкретното приложение, за да осигурите надеждна и дълготрайна работа.
Сравняване на дроселни клапи с меко и метално седло
Сега, след като проучихме характеристиките и предимствата на дроселните клапи с меко и метално седло, нека ги сравним едно до друго, за да ви помогнем да вземете информирано решение, когато избирате правилния вентил за вашето приложение.
| Характеристика | Бътерфлай клапа с меко седло | Бътерфлай клапа тип вафла с метално гнездо |
|---|---|---|
| Уплътняваща производителност | Отличен, благодарение на мекия уплътнителен материал, съобразен с тялото на клапана | Добър, но не толкова стегнат като клапаните с меко седло |
| Работа с въртящ момент | Ниска, поради намаленото триене между диска и тялото на клапана | Висока, поради контакта метал с метал между диска и тялото на клапана |
| Устойчивост на температура и налягане | Ограничено, обикновено до 300°F (149°C) и 200 psi (13,8 бара) | Висока, обикновено до 1000°F (538°C) и 1500 psi (103 бара) |
| Устойчивост на абразия и ерозия | Ограничено, тъй като мекият уплътнителен материал може да бъде повреден от твърди частици | Висока, поради издръжливата метална уплътнителна повърхност |
| Пожаробезопасна работа | Лош, тъй като мекият уплътнителен материал може да се стопи или изгори в случай на пожар | Добре, тъй като металната уплътняваща повърхност може да предотврати изтичането на запалими течности |
| цена | Ниска, поради използването на по-евтини материали и по-прости производствени процеси | Висока, поради използването на висококачествени материали и по-сложни производствени процеси |
Избор на правилния вентил за вашето приложение
Когато избирате между дроселна клапа с меко гнездо и дроселова клапа с метално гнездо, е важно да вземете предвид специфичните изисквания на вашето приложение. Ето някои фактори, които трябва да имате предвид:
- Свойства на течността:Типът флуид, с който се работи, включително неговата температура, налягане, вискозитет и химичен състав, ще определят пригодността на вентила. Например, ако течността е абразивна или корозивна, клапанът с метално гнездо може да е по-подходящ. Ако течността е чиста течност или газ, може да е достатъчен клапан с меко гнездо.
- Условия на работа:Температурата и налягането на системата, както и честотата на работа също ще повлияят на избора на вентил. Ако системата работи при високи температури или налягания, може да е необходим клапан с метално гнездо. Ако вентилът ще се използва често, може да се предпочете клапан с нисък въртящ момент, като например клапан с меко седло.
- Изисквания за запечатване:Необходимата степен на уплътняване ще зависи от приложението. Ако плътното уплътнение е от съществено значение за предотвратяване на изтичане, клапанът с меко седло може да бъде най-добрият избор. Ако известно изтичане е приемливо, може да е достатъчен клапан с метално гнездо.
- Цена:Цената на вентила също е важен фактор. Вентилите с меко седло обикновено са по-евтини от клапаните с метално седло, но може да не са подходящи за всички приложения. Важно е да балансирате цената на вентила с неговата производителност и надеждност.
Заключение
В заключение, изборът между дроселна клапа с меко гнездо и дроселна клапа с метално гнездо зависи от специфичните изисквания на вашето приложение. Вентилите с меко седло предлагат отлично уплътняване, работа с нисък въртящ момент и са подходящи за широк спектър от приложения с относително ниски температури и налягания. Вентилите с метално седло, от друга страна, предлагат устойчивост на висока температура и налягане, отлична устойчивост на абразия и ерозия и добра противопожарна производителност, но те изискват по-висок въртящ момент за работа и обикновено са по-скъпи.
Като аБътерфлай клапа от вафлен типдоставчик, ние имаме експертизата и опита, за да ви помогнем да изберете правилния вентил за вашето приложение. Независимо дали имате нужда от кран с меко или метално седло, ние можем да ви предоставим висококачествени продукти, които отговарят на вашите специфични изисквания. Ако имате въпроси или се нуждаете от допълнителна информация, моля не се колебайте да се свържете с нас. Очакваме с нетърпение да работим с вас, за да намерим идеалното решение за клапан за вашите нужди.
Референции
- Valve Handbook, 4-то издание, от Тони Макдоналд
- Стандарти на Американската асоциация на производителите на клапани (VMA)
- Технически бюлетини и продуктови каталози на водещи производители на вентили
