Коефициентът на потока, често обозначен като CV, е решаващ параметър в света на контрола на течностите, особено когато се справя с клапаните на пеперудите с фланци. Като доставчик на клапани с пеперуди с фланци, разбирането на коефициента на потока е от съществено значение както за нас, така и за нашите клиенти. Той помага за точно оразмеряване на клапаните за конкретни приложения, като се гарантира оптимална производителност и ефективност.
Какъв е коефициентът на потока?
Коефициентът на потока (CV) на клапан се определя като броя на американските галони в минута (GPM) вода при 60 ° F, който ще тече през клапана с спад на налягането от 1 psi през клапана. По -просто казано, това е мярка за способността на клапана да преминава течност. По -високата стойност на CV показва, че клапанът може да премине повече течност за даден спад на налягането.
Концепцията за коефициента на потока се основава на принципа на динамиката на течността. Когато течността тече през клапан, тя изпитва спад на налягането поради съпротивлението, предлагано от клапана. Коефициентът на потока отчита тази съпротивление и осигурява стандартизиран начин за сравняване на капацитета на потока на различни клапани.
Фактори, влияещи върху коефициента на потока на клапан с пеперуди с фланци
Няколко фактора могат да повлияят на коефициента на потока на фланциран клапан за пеперуди. Те включват:
Размер на клапана
Размерът на клапана е един от най -важните фактори, влияещи върху коефициента на потока. Като цяло по -големите клапани имат по -високи стойности на CV, тъй като предлагат по -малко устойчивост на потока на течността. Например aГолям диаметър турбинен фланец пеперуда клапанОбикновено ще има по -висок коефициент на потока от по -малък клапан от същия тип.
Дизайн на диска
Дизайнът на диска на клапана на пеперудите също играе решаваща роля за определяне на коефициента на потока. Различните дизайни на дискове могат да предлагат различни нива на устойчивост на потока на течността. Например, дизайнът на пълен диск може да осигури по-висок коефициент на поток в сравнение с полудис-дизайн, тъй като позволява по-голяма течност да преминава през клапана.
Отвор на клапана
Степента, до която е отворен клапан, също влияе върху коефициента на потока. Тъй като клапанът се отваря по -широко, коефициентът на потока се увеличава, защото по -голяма течност може да премине през клапана. Тази връзка обаче не е линейна. В определен момент по -нататъшното отваряне на клапана може да не доведе до значително увеличаване на коефициента на потока.
Свойства на течността
Свойствата на течността, преминаваща през клапана, като вискозитет и плътност, също могат да повлияят на коефициента на потока. Например, по -вискозна течност ще изпита повече съпротивление при преминаване през клапана, което води до по -нисък коефициент на поток в сравнение с по -малко вискозна течност.
Изчисляване на коефициента на потока
Изчисляването на коефициента на потока на фланциран клапан за пеперуди може да бъде сложен процес. Обикновено включва провеждане на тестове за поток при контролирани условия. По време на тези тестове се измерват спадът на налягането през клапана и дебита на течността. След това коефициентът на потока може да бъде изчислен, като се използва следната формула:
[Cv = q \ sqrt {\ frac {sg} {\ delta p}}]
Къде:
- (CV) е коефициентът на потока
- (Q) е дебитът в GPM
- (SG) е специфичната тежест на течността
- (\ Delta p) е спадът на налягането през клапана в psi
Важно е да се отбележи, че коефициентът на поток е специфичен за условията, при които е проведен тестът. Следователно може да се наложи да се регулира за различни условия на работа, като например промени в свойствата на течността или отварянето на клапана.
Значение на коефициента на потока при фланцирани приложения за пеперуди
Коефициентът на потока е от изключително значение в различни приложения, при които се използват фланци с пеперуди. Ето няколко примера:
HVAC системи
При системите за отопление, вентилация и климатизация (HVAC) коефициентът на потока помага при избора на десния размер на клапана, за да се гарантира правилен поток на въздух и вода. Чрез точно оразмеряване на клапана въз основа на необходимия дебит и спад на налягането, HVAC системите могат да работят по -ефективно, намалявайки разходите за консумация на енергия и поддръжка.
Пречиствателни станции
Пречиствателните станции за вода разчитат на клапани с пеперуди с фланци, за да контролират потока на водата и химикалите. Коефициентът на потока се използва за определяне на капацитета на клапана за справяне с необходимите скорости на потока, като се гарантира, че процесът на обработка се извършва ефективно.
Индустриални процеси
В индустриалните процеси, като химическо производство и обработка на храни, коефициентът на потока е от решаващо значение за поддържане на прецизен контрол върху потока на течности. Това помага за осигуряване на качеството на продукта и безопасността на процесите.
Нашата продуктова гама и коефициента на потока

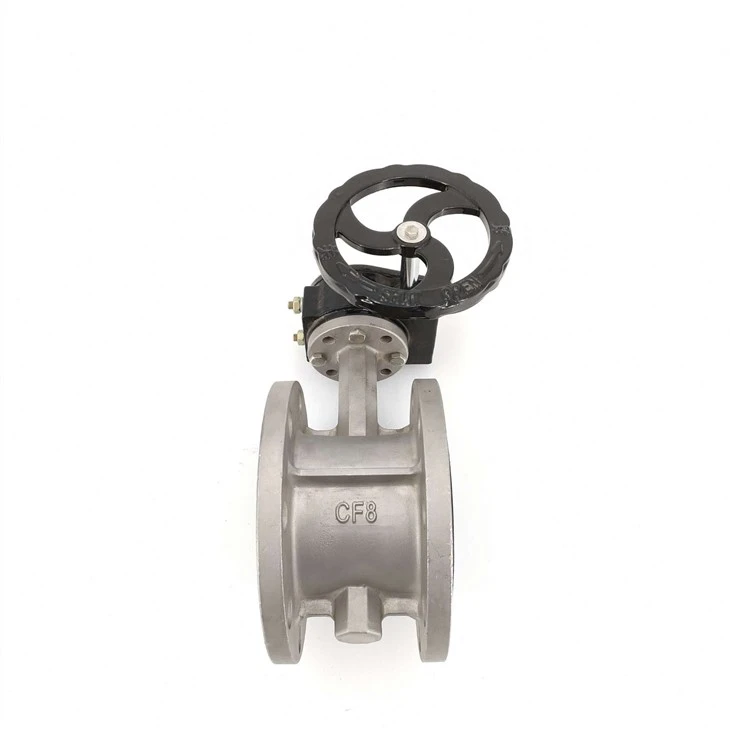

Като доставчик на клапани с пеперуди, ние предлагаме широка гама от продукти с различни коефициенти на потока, за да отговорим на разнообразните нужди на нашите клиенти. НашитеФланец от неръждаема стомана фланец пеперудае известен със своята висока устойчивост на корозия и отлични характеристики на потока. Коефициентът на потока на нашите клапани от неръждаема стомана е внимателно проектиран, за да осигури оптимална работа в различни приложения.
Ние също предлагамеДръжте клапан за пеперуди фланецкоито са лесни за работа и осигуряват надежден контрол на потока. Тези клапани се предлагат в различни размери и дизайни на дискове, което позволява на клиентите да избират клапана с подходящия коефициент на потока за техните специфични изисквания.
Заключение
Коефициентът на потока е жизненоважен параметър за разбиране на работата на клапаните на пеперудите с фланци. Той помага при избора на правилния клапан за дадено приложение, като се гарантира ефективна и надеждна работа. Като доставчик ние се ангажираме да предоставим на нашите клиенти висококачествени фланци с фланци с точни коефициенти на потока.
Ако сте на пазара на клапани с пеперуди с фланци и се нуждаете от помощ при избора на правилния клапан въз основа на коефициента на потока, моля не се колебайте да се свържете с нас за подробна консултация. Нашият екип от експерти е готов да ви помогне да намерите идеалното решение за вашите нужди за контрол на течностите.
ЛИТЕРАТУРА
- Crane Co., "Поток на течности през клапани, фитинги и тръби", Техническа хартия № 410.
- ASME MFC-17M-2013, "Измерване на потока на течността с помощта на малки отвори за прецизно отвор."
