В областта на системите за управление на течности, пневматичната дроселна клапа заема видно място поради своята гъвкавост, ефективност и рентабилност. Един от най-критичните аспекти на пневматичната дроселна клапа е нейното уплътняване. Като професионален доставчик на пневматични дроселни клапи, аз съм развълнуван да се задълбоча в тази тема.
Разбиране на основите на пневматичната дроселна клапа
Преди да обсъдим ефективността на уплътнението, нека разберем накратко какво представлява пневматичната дроселна клапа. Пневматичната дроселна клапа е тип четвърт оборотна клапа, която използва затварящ елемент с форма на диск за регулиране на потока на течност в тръбопровода. Дискът се върти около централна ос, а пневматичният актуатор осигурява необходимата сила за отваряне или затваряне на клапана.
Този клапан обикновено се използва в различни индустрии като пречистване на вода, химическа обработка, производство на храни и напитки и ОВК системи. Неговият прост дизайн и бърза работа го правят популярен избор за приложения, където се изисква бърз контрол на потока.
Фактори, влияещи върху ефективността на уплътнението
1. Материал на уплътнителните компоненти
Материалът на уплътнителните компоненти е може би най-решаващият фактор, влияещ върху уплътнителните характеристики на пневматичната дроселна клапа. Обичайните уплътнителни материали включват каучук, PTFE (политетрафлуоретилен) и метал.
Гумените уплътнения, като EPDM (етилен пропилей диен мономер) или NBR (нитрил бутадиен каучук), предлагат отлична гъвкавост и евтини решения. Те могат да осигурят плътно уплътнение дори при условия на ниско налягане. Те обаче могат да имат ограничения при висока температура или химически агресивни среди.
PTFE уплътненията, от друга страна, са известни със своята химическа устойчивост и толерантност към висока температура. Те са подходящи за приложения, където течността съдържа корозивни вещества или когато работната температура е относително висока.
Металните уплътнения се използват в приложения, които изискват работа при високо налягане и висока температура. Те предлагат по-добра издръжливост и могат да издържат на по-екстремни условия в сравнение с гумените или PTFE уплътнения.
2. Дизайн на печата
Дизайнът на уплътнението също играе жизненоважна роля за ефективността на уплътняването. Има различни видове дизайни на уплътнения, като концентрични, двойни - ексцентрични и тройни - ексцентрични.
Дизайнът на концентрично уплътнение е най-простата форма, при която дискът се върти около ос, която е центрирана в тялото на клапана и диска. Този дизайн осигурява равномерно уплътнение по обиколката на диска, но може да не е толкова ефективен при приложения с високо налягане.
Двойно-ексцентричните и тройно-ексцентричните уплътнителни конструкции са по-усъвършенствани. Те са предназначени да намалят триенето по време на работа и да подобрят уплътнителните характеристики, особено при условия на високо налягане. Двойно-ексцентричният дизайн има оста на диска, изместена спрямо центъра на тялото на клапана и диска, докато тройно-ексцентричният дизайн добавя допълнителен ъгъл на изместване към гнездото на диска.
3. Налягане и температурни условия
Работното налягане и температура имат значително влияние върху уплътнителните характеристики на пневматичната дроселна клапа. Приложенията с високо налягане изискват уплътнения, които могат да издържат на силата, упражнявана от течността. Ако налягането надвишава номиналния капацитет на уплътнението, това може да доведе до изтичане.
По същия начин високите температури могат да причинят разширяване, свиване или разграждане на уплътнителния материал с течение на времето. Например, гумените уплътнения могат да загубят своята еластичност при високи температури, докато PTFE уплътненията могат да претърпят пълзене при определени комбинации налягане - температура. Поради това е важно да изберете вентил с уплътнение, което е съвместимо със специфичните условия на налягане и температура на приложението.
4. Монтаж и поддръжка
Правилният монтаж и поддръжка също са от ключово значение за осигуряване на добро уплътняване. По време на монтажа вентилът трябва да бъде правилно подравнен с тръбопровода, за да се избегне всяко несъосване, което може да повлияе на уплътнението. Болтовете, използвани за свързване на вентила към тръбопровода, трябва да бъдат затегнати до определения въртящ момент, за да се осигури равномерно уплътнение.
Необходима е редовна поддръжка, за да се провери състоянието на уплътнението. С течение на времето уплътнението може да се износи поради триене, химическо излагане или механично напрежение. Смяната на уплътнението в подходящия момент може да предотврати изтичане и да удължи експлоатационния живот на вентила.
Измерване на ефективността на запечатване
Ефективността на уплътняване на пневматичната дроселна клапа обикновено се измерва по отношение на скоростта на изтичане. Скоростта на изтичане е количеството течност, което преминава през клапана, когато е в затворено положение. Обикновено се изразява в единици като кубични метри на час (m³/h) или стандартни кубични сантиметри на минута (sccm).
Съществуват международни стандарти, като API 598 (Американски петролен институт) и ISO 5208 (Международна организация за стандартизация), които определят приемливите нива на течове за различни видове клапани. Тези стандарти определят методите за изпитване и условията за измерване на скоростта на изтичане, осигурявайки последователен и надежден начин за оценка на уплътнителните характеристики на клапана.
Ефективност на уплътняване при различни приложения
1. Пречистване на водата

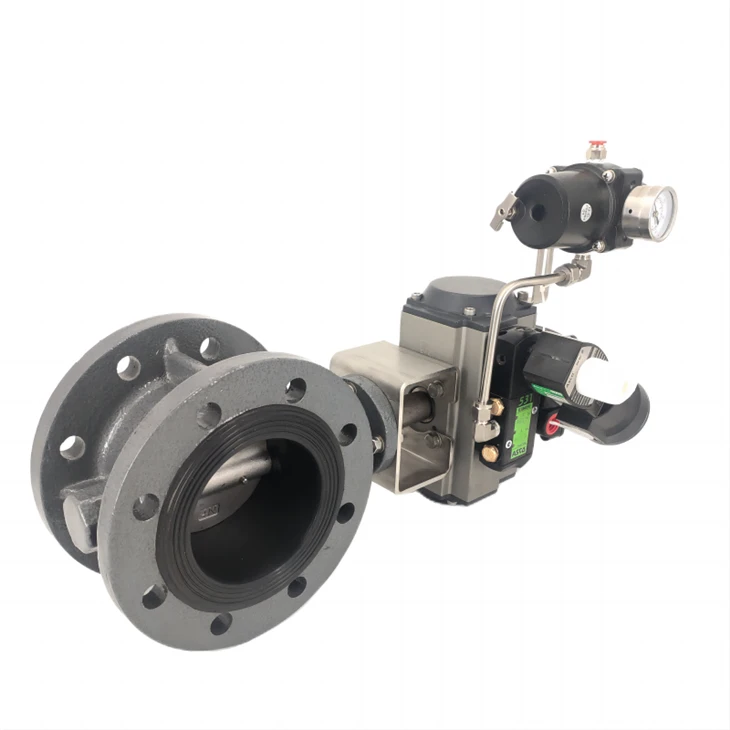

В пречиствателните станции за вода се използват пневматични дроселови клапи за контрол на потока вода, химикали и утайки. Ефективността на уплътняването е от решаващо значение за предотвратяване на изтичане и осигуряване на правилното протичане на процеса на обработка. За тези приложения често се използват вентили с гумено уплътнение поради тяхната ниска цена и добро уплътнение при относително ниско налягане и некорозионни условия. НашитеПневматична дроселна клапа от лята стоманае популярен избор при приложения за пречистване на вода, осигуряващ надеждно уплътнение и дълготрайна работа.
2. Химическа обработка
Инсталациите за химическа преработка работят с широк спектър от корозивни вещества и условия на високо налягане и висока температура. Пневматичните дроселни клапи, използвани в тези приложения, трябва да имат уплътнения, които могат да издържат на суровата химическа среда. В такива случаи се предпочитат PTFE - уплътнени или метални уплътнени вентили. НашитеПневматична дроселна клапа от неръждаема стоманае проектиран да отговаря на тези изисквания, като предлага отлична устойчивост на корозия и надеждно уплътняване.
3. Производство на храни и напитки
В производството на храни и напитки хигиената е от изключително значение. Пневматичните дроселни клапи, използвани в този сектор, трябва да имат уплътнения, които са съвместими с хранителни продукти и могат да предотвратят всякакво замърсяване на продукта. Обикновено се използват гумени уплътнения, които отговарят на стандартите за хранителни продукти, като EPDM. НашитеПневматична дроселна клапае проектиран да отговаря на строгите изисквания на индустрията за храни и напитки, осигурявайки чисто и надеждно решение за запечатване.
Заключение и призив за действие
Ефективността на уплътняване на пневматичната дроселна клапа е сложен, но решаващ аспект, който определя нейната ефективност в различни приложения. Като доставчик на пневматични дроселови клапи, ние разбираме важността на осигуряването на висококачествени клапи с отлично уплътняване. Нашата гама отПневматична дроселна клапа от лята стомана,Пневматична дроселна клапа, иПневматична дроселна клапа от неръждаема стоманае предназначен да отговори на разнообразните нужди на различни индустрии.
Ако сте на пазара за пневматични дроселови клапи с превъзходни характеристики на уплътняване, ви каним да се свържете с нас за повече информация и да обсъдим вашите специфични изисквания. Нашият екип от експерти е готов да ви предостави професионални съвети и най-добрите решения за вентили за вашите приложения.
Референции
- API 598, Проверка и тестване на клапани, Американски петролен институт.
- ISO 5208, Промишлени вентили - Изпитване под налягане на клапани, Международна организация по стандартизация.
- Наръчник за клапани, второ издание, от WD Bushnell и LP Rossheim.
