Тип бътерфлай клапа
Tianjin Liangfa Technology Co., Ltd. е широко-мащабна компания за производство на клапани, която интегрира научноизследователска и развойна дейност, производство и продажби. Основните продукти включват дроселни клапи, вентили за висока температура и високо налягане, шибъри, възвратни клапани, сферични вентили, регулиращи вентили, сферични кранове, водоснабдителни и дренажни клапани, морски клапани, API клапани и други серии.
Защо да изберете нас
Професионален екип
Имаме професионален екип, който е запознат с производителността на продуктите, може да разбере нуждите на клиентите своевременно и може напълно да демонстрира предимствата на продукта. Ние разполагаме с професионален-персонал за следпродажбено обслужване, за да гарантираме, че отговаряме на заявките на потребителите в рамките на 24 часа и предлагаме практически решения.
Нашите сертификати
Нашите продукти са преминали ISO9001:2000 международна сертификация на системата за управление на качеството, ISO14001:2004 сертификация на системата за управление на околната среда и GB/T28001-2001 сертификация на системата за управление на здравето и безопасността при работа.
Производствено оборудване
Разполагаме с всички видове сложно голямо и средно{0}}основно производствено оборудване и основно оборудване и инструменти за проверка и тестване.
По-лесна инсталация в множество ситуации:Клапанът с уши има отвори с резба в тялото, които му позволяват да бъде завинтен директно към фланците от двете страни на тръбопровода. Това дава повече гъвкавост по време на монтаж и поддръжка, тъй като може да се монтира между два фланеца, без да се нуждае от допълнителна външна опора.
Може да се премахне, без да се нарушава системата:В случай на поддръжка или подмяна, клапан от тип -зъбец може да бъде премахнат и сменен, без да е необходимо да се разглобява цялата тръбопроводна система. Фланцовите връзки държат вентила на място, така че няма нужда да премахвате или прекъсвате съседния тръбопровод.
По-висока механична якост:Благодарение на ушите с резба, този тип вентил обикновено осигурява по-добра механична якост, което го прави по-подходящ за приложения с високо-налягане или по-голям-диаметър.
Повече гъвкавост:Може да се използва както за крайни-на-линии, така и за средни-приложения, предлагайки по-голяма гъвкавост в местата за инсталиране.
Размери на бътерфлай клапата
| DN50 (2 инча) | 140 mm (5,51 инча) x 140 mm (5,51 инча) |
| DN65 (2,5 инча) | 170 mm (6,69 инча) x 170 mm (6,69 инча) |
| DN80 (3 инча) | 200 mm (7,87 инча) x 200 mm (7,87 инча) |
| DN100 (4 инча) | 240 mm (9,45 инча) x 240 mm (9,45 инча) |
| DN125 (5 инча) | 300 mm (11,81 инча) x 300 mm (11,81 инча) |
| DN150 (6 инча) | 360 mm (14,17 инча) x 360 mm (14,17 инча) |
| DN200 (8 инча) | 420 mm (16,54 инча) x 420 mm (16,54 инча) |
Видове дроселови клапи
Бътерфлай клапа с концентрична накрайник
Този тип има диск със стеблото, поставено в центъра, което осигурява симетрични характеристики на потока, които са идеални за приложения с общо предназначение, изискващи равномерно уплътняване.
Бътерфлай клапа с двойно изместване
Позиционирането на офсетното стебло малко извън -центъра на диска увеличава възможностите му за уплътняване, като същевременно намалява триенето по време на работа, следователно е подходящо за приложения с високо налягане и висока температура.
Бътерфлай клапа с троен офсет
Този клапан има изместено и наклонено стебло, като по този начин се минимизират износването и триенето, за да се осигури по-плътно затваряне-и по-дълъг експлоатационен живот. Използва се широко във взискателни индустрии като нефт и газ, химически, нефтохимически сектори и др.
Високопроизводителна бътерфлай клапа
Тези вентили са проектирани за превъзходни аспекти на налягането, температурата и уплътняването, често с допълнителни усъвършенствани атрибути като метални седалки, пожаробезопасна конструкция и дълъг живот.
Еластичен-бътерфлай клапан със седло
Той използва мека еластомерна опора върху себе си, като по този начин осигурява забележително уплътняване с минимален въртящ момент по време на операции, което е много подходящо за употреба при ниско-налягане или ниска-температура, където плътното затваряне-не е от решаващо значение.
Дърфлайт клапан с метална-зъбна накрайник
Тези вентили имат метални седалки и могат да работят в среда с високо-налягане и висока-температура, като предлагат отлична устойчивост на абразия, устойчивост на корозия, както и плътно затваряне-с удължен експлоатационен живот.
Двупосочна дроселна клапа
Проектирани да работят и в двата начина на потока, тези типове вентили осигуряват гъвкавост при инсталиране и работа, които съответстват на ситуации, при които потокът може да бъде обърнат обратно.
Комбинирана дроселна клапа-с уши
Тези вентили комбинират конструктивни характеристики на пластини с ухо, така че да се монтират между фланците или директно върху фланците на тръбопроводите, което позволява използването им в различни тръбопроводни системи въз основа на необходимата лекота на инсталиране.
Стандарти за проектиране и тестване на бътерфлай клапа от типа на ухото
|
Стандарт за проектиране |
BS 5155 / API 609 / AWWA C 504 Стандарт |
|
Стандарт за проверка и изпитване |
BS EN 12266 - I (BS 6755-I) / API 598 / ISO 5208 |
|
Разстояние от фланец до фланец |
Според ANSI B 16.10 / BS 5155 / API 609 |
|
Край на връзката |
Тип вафла, подходящ за поставяне между два фланеца |
|
|
ANSI B 16.5, клас 150/300/600 |
|
|
BS 10 Таблица D / E / F / H |
|
|
PN 6 / PN 10 / PN 16 / PN 25 / PN 40 / PN 64 |
|
|
Стандарт DIN / Стандарт JIS / Стандарт IS |
|
Гама производствени размери |
2" (DN50) до 18"(DN 450)1 |
|
Номинално налягане на клапан 1 |
150# / 300# |
|
|
PN 10 / PN 16 |
|
Работа на клапана |
Лост за ръчно управление на дебита/задвижващ механизъм с червячна-предавка |
|
|
Пневматичен въртящ се задвижващ механизъм с четвърт оборот (еднодействаща пружина с връщане / двойно действие) |
|
|
Задвижване с моторизиран електрически задвижващ механизъм (еднофазно или трифазно захранване) |
|
Теч на седлото на клапана |
Клас на утечка VI (нулево утечка) |

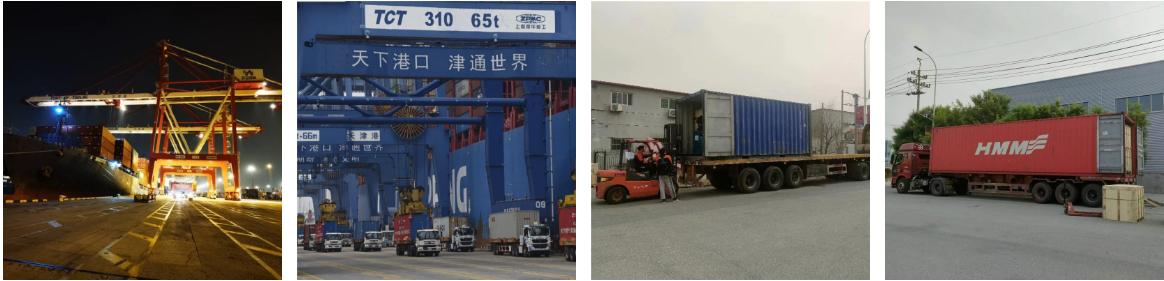

Опаковане и доставка на продукта
ЧЗВ
