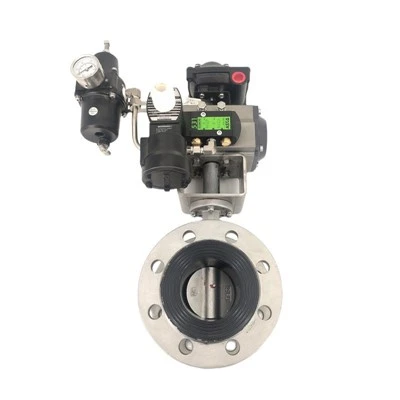

Пневматична дроселна клапа
Какво е пневматична дроселна клапа?
Пневматичната дроселна клапа е вид вентил, който използва въздушно налягане, за да контролира потока на течности през тръба или тръба. Състои се от диск или плоча, която се върти около централна ос, за да контролира количеството течност, което преминава през клапана. Клапанът обикновено се управлява чрез пневматичен задвижващ механизъм, който отваря или затваря вентила въз основа на промените във въздушното налягане.
Предимства на пневматичната дроселна клапа
Бърза и лесна работа
Пневматичните бътерфлай клапи могат бързо и лесно да се отварят или затварят с просто завъртане на дръжката или натискане на бутон. Това ги прави идеални за приложения, при които бързото време за реакция е критично, като например при извънредни ситуации.
Ниска поддръжка
С по-малко части от повечето други типове клапани, пневматичните дроселни клапи изискват по-малко поддръжка и е по-малко вероятно да се повредят. Те също така са по-малко податливи на износване, корозия и изтичане.
Опростен дизайн
Пневматичните бътерфлай клапи имат прост дизайн, което ги прави лесни за инсталиране и интегриране в съществуващи системи. Те също така заемат по-малко място от други видове вентили, което ги прави идеални за приложения, където пространството е ограничено.
Опции за крайни превключватели
Пневматичните дроселни клапи могат да бъдат оборудвани с крайни изключватели, които осигуряват обратна връзка относно позицията на вентила, позволявайки по-добър контрол на процеса и автоматизация.
Защо да изберете нас?
Високо качество
Нашите продукти се произвеждат или изпълняват по много високи стандарти, като се използват най-добрите материали и производствени процеси.
24 часа онлайн услуга
Ние се опитваме да отговорим на всички притеснения в рамките на 24 часа и нашите екипи са винаги на ваше разположение в случай на спешност.
Контрол на качеството
Разполагаме с професионален персонал, който да наблюдава производствения процес, да инспектира продуктите и да гарантира, че крайният продукт отговаря на изискваните стандарти за ниво на качество, насоки и спецификации.
Богат опит
Посветен на стриктния контрол на качеството и внимателното обслужване на клиентите, нашият опитен персонал е винаги на разположение, за да обсъди вашите изисквания и да гарантира пълното удовлетворение на клиентите.

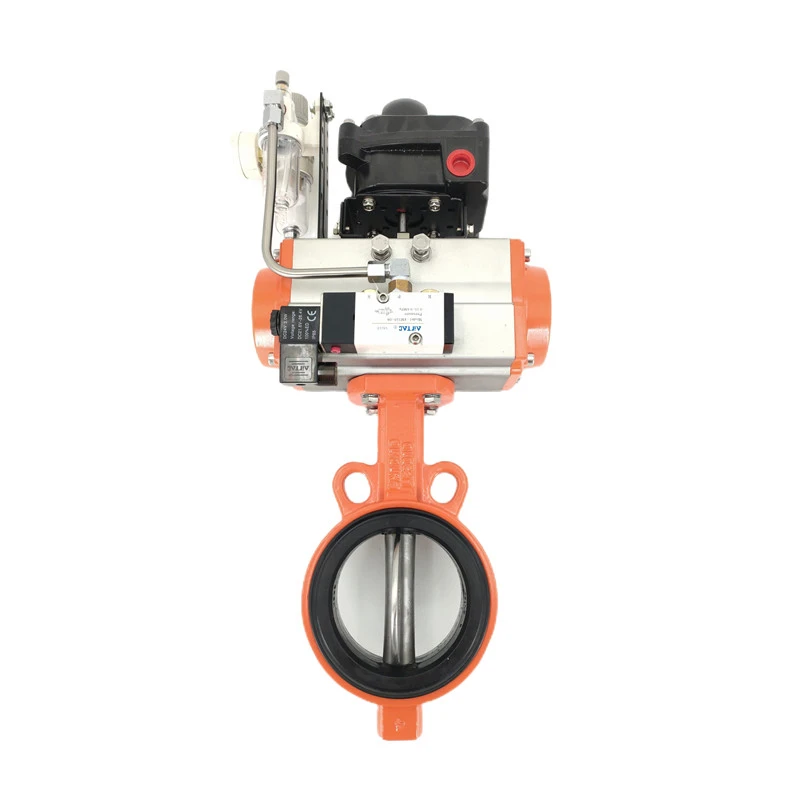

Бътерфлай клапа в стил вафла
Бътерфлай клапата във формата на вафла е най-често срещаният тип дроселна клапа, използвана в повечето приложения. Този вентил е поставен между два фланеца, което го прави лесен за инсталиране между тръбите. Вентилният диск е разположен в центъра на тръбопровода и може да се отваря или затваря с една четвърт оборот на задвижващия механизъм. Този тип вентил се използва при приложения със средно налягане и ниска температура.
Бътерфлай клапа във формата на ухо
Дерфлай клапите с уши са подобни на клапите в стил вафла по дизайн, но имат издатини на тялото на вентила, които могат да се използват за закрепване на вентила към тръбопровода. Тези уши са с резба и болтове се използват за закрепване на вентила към тръбопровода. Клапаните с уши се използват в приложения с високо налягане и изискват по-малко място за инсталиране от вентилите с пластини.

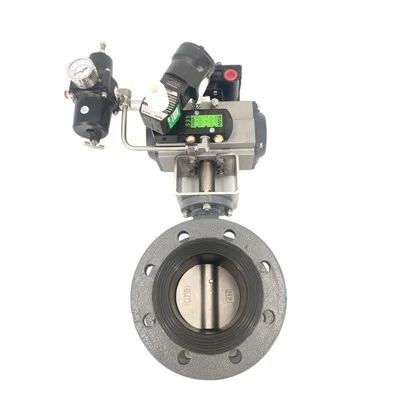

Фланцова дроселна клапа
Фланцовата дроселна клапа е подобна на клапата във формата на пластини, но има фланци от двете страни, които могат да бъдат завинтени към тръбопровода. Този тип вентил се използва при приложения с високо налягане и висока температура, където вентилът трябва да бъде здраво закрепен към тръбопровода.
Високопроизводителна дроселна клапа
Високопроизводителните дроселни клапи са предназначени за по-взискателни приложения, където е необходимо плътно затваряне. Тези вентили използват метални седалки, а не еластомери и могат да издържат на по-високи температури и налягания от стандартните дроселни клапи. Високоефективните дроселни клапи се използват в индустрии като производство на електроенергия, петрол и химическа обработка.
Материал на пневматичната дроселна клапа
Материалът, използван за пневматичните дроселни клапи, варира в зависимост от конкретното приложение. Обикновено телата на дроселните клапи са изработени от чугун, сферографитен чугун, въглеродна стомана, неръждаема стомана или пластмаса. Материалите за уплътняване на седлото и диска могат да включват epdm, nbr, ptfe, метал или комбинации от тези материали. Изборът на материал се влияе от фактори като температура, налягане, среда, корозивна среда и хигиенни изисквания.
Приложение на пневматична дроселна клапа
Химически индустрии
Пневматичните дроселови клапи се използват широко в химическата промишленост за контролиране на потока от химикали и разтворители. В тези приложения клапаните се използват за предотвратяване на изтичане на химикали или протичане в грешна посока, което може да причини сериозни проблеми като замърсяване или злополуки.
Фармацевтични индустрии
Пневматичните дроселови клапи се използват и във фармацевтичната промишленост за контрол на потока на течности и газове в различни процеси. В тези приложения вентилите се използват за поддържане на строги санитарни условия и за предотвратяване на всякакво замърсяване на продуктите.
Производство на храни и напитки
Пневматичните дроселни клапи се използват широко в хранително-вкусовата промишленост и индустрията за напитки, за да контролират потока на течности в различни процеси като смесване, опаковане и почистване. Тези вентили са проектирани да отговарят на строгите санитарни стандарти, изисквани в тези отрасли.
HVAC индустрии
Пневматичните дроселни клапи се използват в системите за ОВК (отопление, вентилация и климатизация) за регулиране на потока въздух и вода. В тези приложения вентилите се използват за контрол на температурата и нивата на влажност в различни зони на сградата.
Пречиствателни станции
Пневматичните дроселови клапи се използват в пречиствателните станции за вода, за да контролират потока вода и химикали в различни процеси като филтриране, дезинфекция и утаяване. Тези вентили са проектирани да издържат на корозивни среди и да осигурят надеждна работа.
Нефтена и газова промишленост
Пневматичните дроселни клапи се използват в нефтената и газовата промишленост за контролиране на потока от течности и газове в различни процеси като сондиране, рафиниране и транспорт. Тези вентили са проектирани да издържат на високо налягане и температури и да осигурят безопасна и надеждна работа.
Отваряне на вентила
За да отвори клапана, задвижващият механизъм получава сигнал от системата за управление, която след това прилага въздушно налягане към цилиндъра. Цилиндърът преобразува това налягане в линейно движение, което притиска стеблото на клапана, карайки диска да се върти по посока на часовниковата стрелка и по този начин клапанът се отваря.
Регулиране на потока
След като вентилът е отворен, той регулира потока чрез контролиране на ъгъла на диска. Дискът може да се завърти до 90 градуса, за да отвори напълно или напълно да затвори вентила, или във всяка позиция между тях, за да позволи регулиран поток.
Насочване на потока
Дискът на клапана може да бъде проектиран да насочва потока на течността през тръбопровода. Например, дискът може да бъде оформен, за да гарантира, че потокът е насочен от едната страна на клапана към другата, намалявайки турбуленцията и минимизирайки въздействието на потока върху тръбопровода.
Затваряне на вентила
За да затвори клапана, пневматичният задвижващ механизъм получава друг сигнал, който след това намалява налягането на въздуха в цилиндъра. Пружината вътре в задвижващия механизъм избутва стеблото на клапана обратно в първоначалното му положение, карайки диска да се върти в посока обратна на часовниковата стрелка, като по този начин затваря клапана.
Мониторинг
В допълнение към регулирането на потока на флуида, вентилът може също да осигури обратна връзка към системата за управление относно условията на процеса. Например, може да показва позицията на вентила, налягането в тръбопровода и температурата.
Компоненти на пневматична дроселна клапа
Тяло
Тялото на вентила е външната обвивка, в която са разположени другите компоненти. Обикновено се изработва от чугун, неръждаема стомана или пластмаса, в зависимост от приложението.
Диск
Дискът е плоският, кръгъл компонент, който регулира потока от течности, газове и суспензии. Обикновено е направен от метал или синтетични материали като ptfe или epdm.
Стъбло
Стеблото е компонентът, който свързва диска със задвижващия механизъм. Той контролира движението на диска и може да бъде проектиран за различни работни условия, като високо налягане или висока температура.
Актуатор
Задвижващият механизъм е компонентът на клапана, който контролира отварянето и затварянето на диска. Обикновено се захранва от сгъстен въздух или газ и може да се управлява дистанционно или ръчно.
Уплътнения
Уплътненията са компонентите, които предотвратяват изтичане около вентила. Те обикновено са направени от каучук или други еластомери и са проектирани да издържат на специфичния флуид или газ, протичащ през клапана.
Лагери
Лагерите са компонентите, които поддържат стеблото и диска и им позволяват да се въртят гладко. Те обикновено са направени от метал или пластмаса и са проектирани за ниско триене, за да се намали износването.
Поддръжка на пневматична дроселна клапа
Проверявайте редовно леглата на клапаните
Седлата на клапаните са отговорни за уплътняването на клапана и предотвратяването на изтичане. Ако леглата на клапаните се повредят или износят, може да възникнат течове. Редовната проверка на леглата на клапаните за износване е важна за предотвратяване на течове.
Смажете клапана
Смазването на пневматичната дроселна клапа помага за предотвратяване на корозия и намалява износването и разкъсването на движещите се части. Използвайте висококачествена смазка, която е съвместима с материала на клапана.
Проверете задвижващия механизъм
Задвижващият механизъм е отговорен за отварянето и затварянето на клапана. Редовно проверявайте задвижващия механизъм за признаци на повреда или износване. Уверете се, че задвижващият механизъм функционира правилно, като редовно тествате работата му.
Почистете тялото на клапана
Важно е редовно да почиствате тялото на клапана, за да предотвратите натрупването на утайка или отломки. Използвайте мек почистващ препарат и вода, за да почистите тялото на клапана.
Проверете подаването на въздух
Захранването с въздух е от съществено значение за работата на пневматичната дроселна клапа. Уверете се, че захранващият въздух е чист и сух и че налягането е в препоръчителния диапазон.
Тествайте клапана
Важно е да извършвате редовни тестове на пневматичната дроселна клапа, за да сте сигурни, че функционира правилно. Тествайте вентила поне веднъж годишно, за да сте сигурни, че работи правилно.
Инсталация
От съществено значение е да се гарантира, че вентилът е инсталиран правилно. Вентилът трябва да се монтира в чиста и суха среда и не трябва да се излага на екстремни температури, слънчева светлина или корозивни/мръсни газове.
Работна среда
Работната среда не трябва да съдържа никакви препятствия, отломки или други материали, които могат да възпрепятстват безпроблемната работа на клапана. Освен това вентилите не трябва да се подлагат на високо налягане, внезапни промени в налягането или високи скорости на потока, тъй като това може да повреди клапана.
Редовна поддръжка
Редовната поддръжка на вентила е от съществено значение за неговата гладка работа и дълъг живот. Вентилът трябва периодично да се почиства и смазва, а всички износени или повредени части трябва да се сменят незабавно.
Предпазна екипировка
Винаги се уверявайте, че операторите носят подходящи предпазни средства, докато боравят и работят с вентила. Това може да включва ръкавици, защита за очи/уши и респираторни маски за предотвратяване на нараняване или излагане на опасни частици.
Аварийно изключване
Вентилът трябва да бъде оборудван с механизъм за аварийно изключване, който може да се активира в случай на неизправност или авария. Този механизъм гарантира, че вентилът се затваря автоматично, предотвратявайки повреда на системата.
Тип и размер на вентила
Първото нещо, което трябва да направите, е да определите размера и вида на дроселната клапа, от която се нуждаете. Вземете предвид дебита, налягането и температурата на средата, с която работите, както и размера на тръбата и типа на връзката. Бътерфлай клапите се предлагат в различни размери, вариращи от няколко инча до няколко фута в диаметър. Най-често срещаните типове дроселови клапи са пластинови, с уши и с фланци.
Материал
Изберете материал за вентила, който е съвместим със средата, с която ще работите. Обичайните материали включват неръждаема стомана, въглеродна стомана, чугун и пластмаса. Фактори като температура, налягане и химичен състав на средата могат да повлияят на избора на материал.
Клапанен задвижващ механизъм
Пневматичният задвижващ механизъм е една от най-популярните опции за бътерфлай клапи. Той използва сгъстен въздух за отваряне и затваряне на клапана, което го прави идеален за автоматизирани процеси. Помислете за размера и вида на задвижващия механизъм, необходим за осигуряване на правилна работа на клапана. Задвижващите механизми се предлагат в различни размери, вариращи от малки до големи, и могат да бъдат с двойно действие или с пружинно връщане.
Изисквания за въртящ момент
Въртящият момент, необходим за отваряне и затваряне на вентила, е друго критично съображение. Уверете се, че сте избрали вентил с достатъчен въртящ момент, за да се справи с необходимото налягане и дебит. Недостатъчният въртящ момент може да доведе до непълно затваряне на клапана, което води до изтичане, докато прекомерният въртящ момент може да причини механична повреда на клапана или задвижващия механизъм.
Сертифициране и съответствие
Проверете дали вентилът отговаря на съответните индустриални стандарти, като например на Американския петролен институт (api) или Международната организация по стандартизация (iso). Потърсете сертификационни знаци, за да сте сигурни, че вентилът отговаря на тези стандарти и може да се справи със специфичните среди и условия, в които ще се използва.
Поддръжка и ремонт
Изберете вентил, който е лесен за поддръжка и ремонт. Вентилът трябва да има прости, достъпни части, които могат лесно да бъдат заменени в случай на повреда или износване. Ако е възможно, потърсете вентили, които имат дълъг експлоатационен живот и изискват минимална поддръжка.
Как да инсталирате пневматична дроселна клапа
Подгответе материалите
Преди да инсталирате пневматичната дроселна клапа, уверете се, че имате всички необходими инструменти и материали. Това включва пневматичната дроселна клапа, монтажния хардуер и всички необходими лепила или крепежни елементи. Важно е да проверите препоръките на производителя за конкретни инструменти и материали, тъй като те могат да варират в зависимост от типа и марката на пневматичната дроселна клапа.
Намерете зоната за инсталиране
Определете мястото, където ще бъде монтирана пневматичната дроселна клапа, и се уверете, че зоната е чиста и без отломки. Ако пневматичната дроселна клапа се монтира в тръба, уверете се, че тръбата е чиста и без никакви препятствия или запушвания.
Сглобете пневматичната дроселна клапа
Сглобете пневматичната дроселна клапа, като подравните тялото на вентила, капака и седалките. Завийте капака върху тялото на вентила и се уверете, че капакът е здраво закрепен. Подравнете гнездата на тялото на клапана и поставете тръбата или фитингите в тялото на клапана.
Монтирайте пневматичната дроселна клапа
Инсталирайте пневматичната дроселна клапа, като я подравните с тръбата или фитингите и я позиционирате на желаното място. Приложете натиск върху пневматичната дроселна клапа, за да поставите седалките и се уверете, че клапата е правилно позиционирана. Използвайте необходимото лепило или крепежни елементи, за да закрепите пневматичната дроселна клапа на място и се уверете, че клапата е хоризонтална и отвесна.
Принцип на работа Пневматична дроселна клапа
Пневматичната дроселна клапа е ръчно управляван клапан, който използва пневматичен задвижващ механизъм за управление на потока на течност през тръба или система. Обикновено се състои от тяло на клапана, дръжка, капак и пневматичен задвижващ механизъм. Тялото на клапана е цилиндрична обвивка, в която се намира клапанният механизъм, а дръжката е клиновиден компонент, който се използва за отваряне и затваряне на клапана . Капакът е подобен на втулка компонент, който се намира над тялото на клапана и образува уплътнение между тялото на клапана и тръбата или фитингите. Пневматичният задвижващ механизъм е цилиндричен компонент, който е прикрепен към тялото на клапана и съдържа бутало, което се активира от сгъстен въздух.
