Пневматична дроселна клапа с мека задна част с еднодействаща пневматична скоба

Модел на продукта: RD671X-16Q
Материал на тялото на клапана: сферографитен чугун/WCB/304/316L и др.
Материал на клапанната плоча: 304/316L/2507/1.4529/C958 и др.
Уплътнителен материал: EPDM/NBR/PTFE/X7 и др.

Изпрати запитване

представяне на продукта

Soft Back Single Acting Pneumatic Clamp Butterfly Valve

Модел на продукта	RD671X-16Q
Материал на тялото на клапана	Ковък чугун/WCB/304/316L и др.
Материал на клапната плоча	304/316L/2507/1.4529/C958 и др.
Уплътнителен материал	EPDM/NBR/PTFE/X7 и др.
Материал на стеблото на клапана	2r13/304/316 и др.
Ниво на налягане	PN10, PN16, 150LB и др.
Използване на температурата	Според максималната температура на уплътнителния материал, тя може да бъде избрана под 200 градуса
Режим на шофиране	AT двойно действие/ATE единично действие, по избор
Аксесоари	филтър, отговорно устройство, електромагнитен клапан, ръчен механизъм, позиционер, опция

Дисплей на продукта

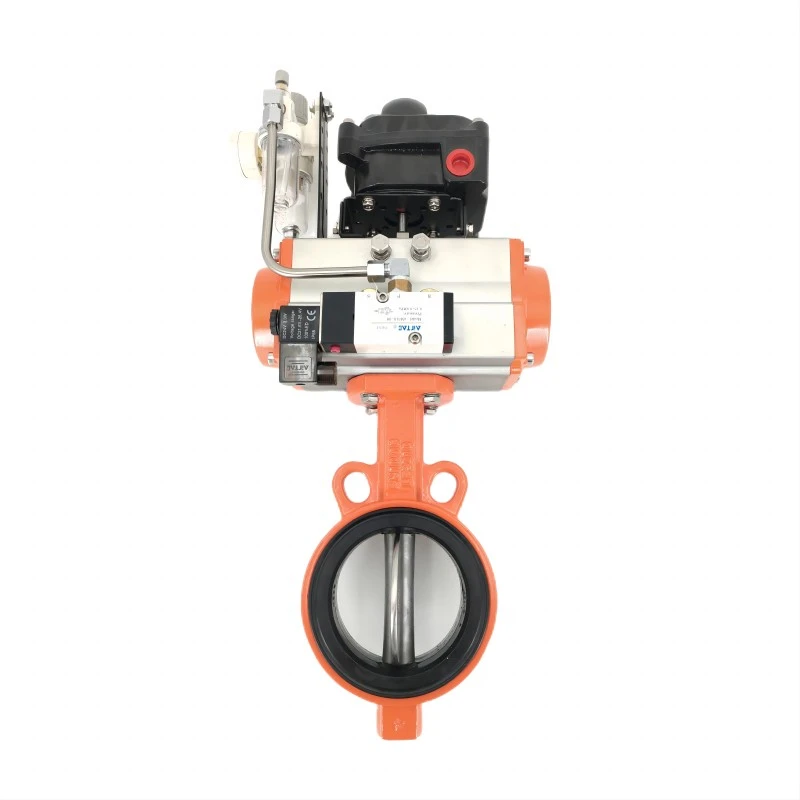

Soft Back Single Acting Pneumatic Clamp Butterfly Valve show

Soft Back Single Acting Pneumatic Clamp Butterfly Valve detail

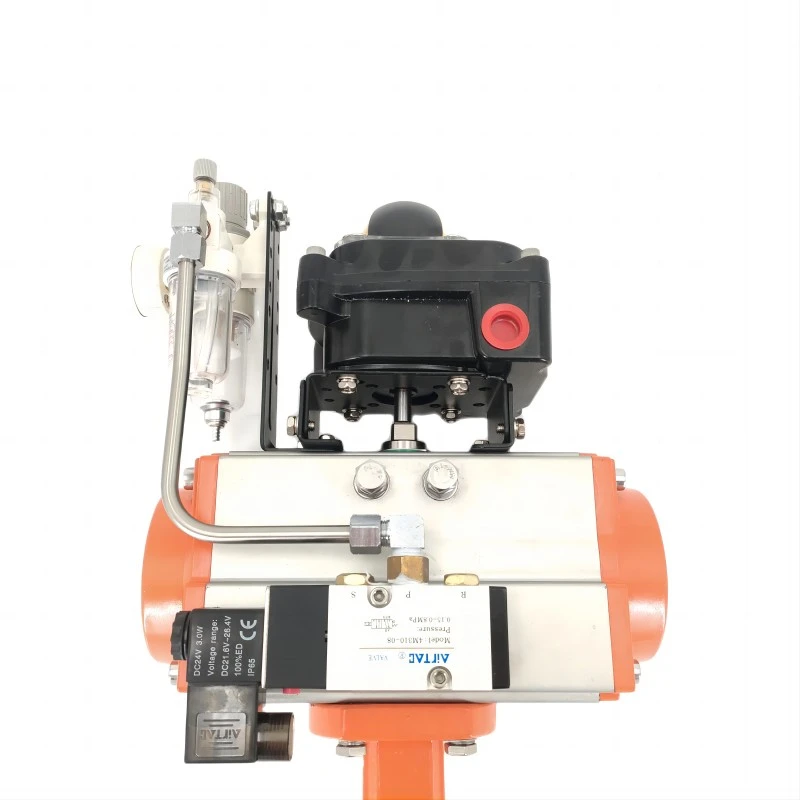

Soft Back Single Acting Pneumatic Clamp Butterfly Valve back

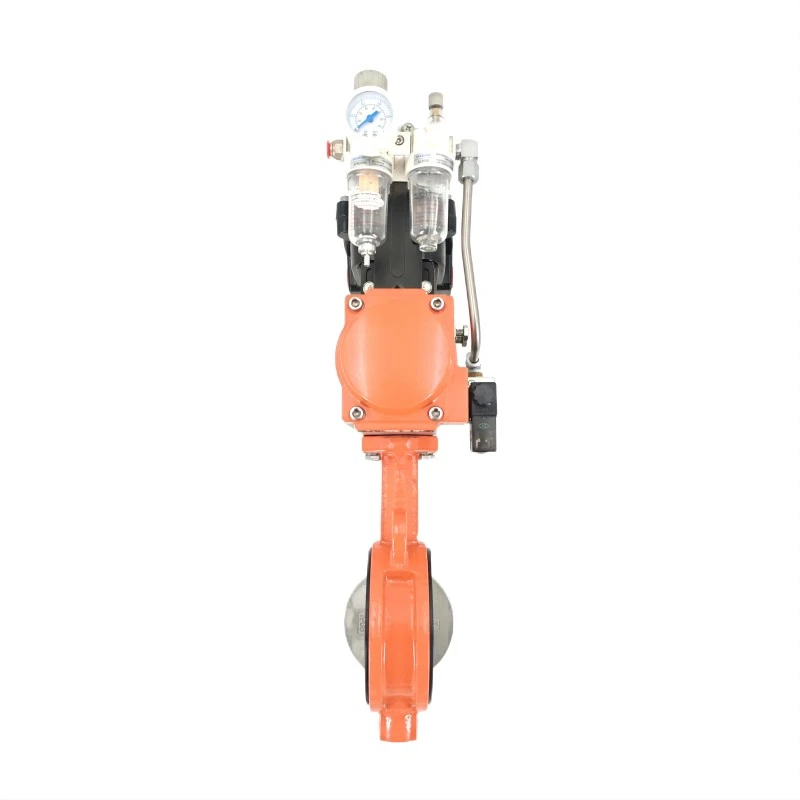

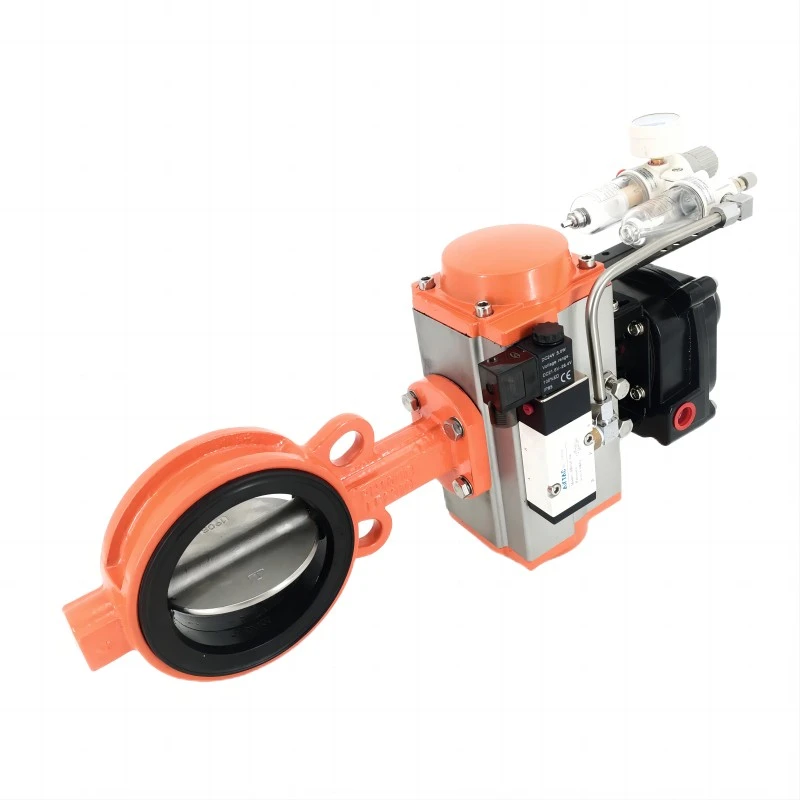

Soft Back Single Acting Pneumatic Clamp Butterfly Valve side

подробно представяне на продукта

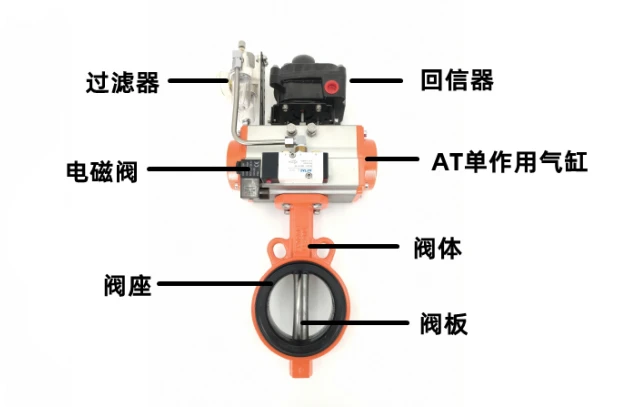

Карам

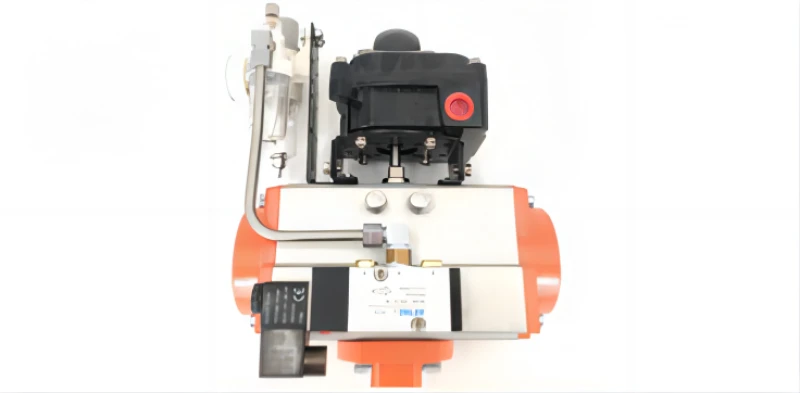

AT еднодействащ пневматичен задвижващ механизъм
Включително устройство за отговор, филтър, електромагнитен клапан
Корпус от алуминиева сплав, издръжлив

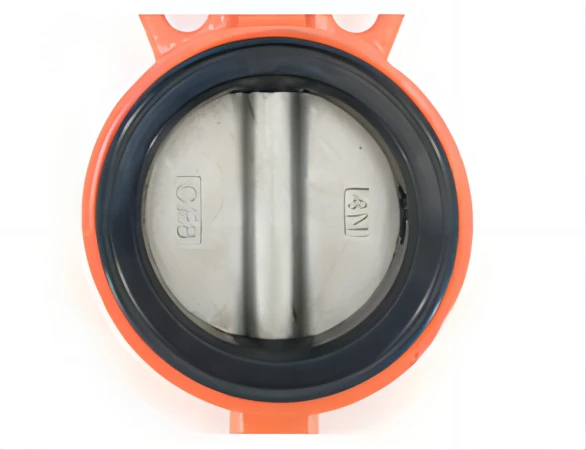

Уплътнителен материал, пластина на клапана, седло на клапана

EPDM уплътнението има добро уплътнение, устойчивост на износване и устойчивост на лека корозия

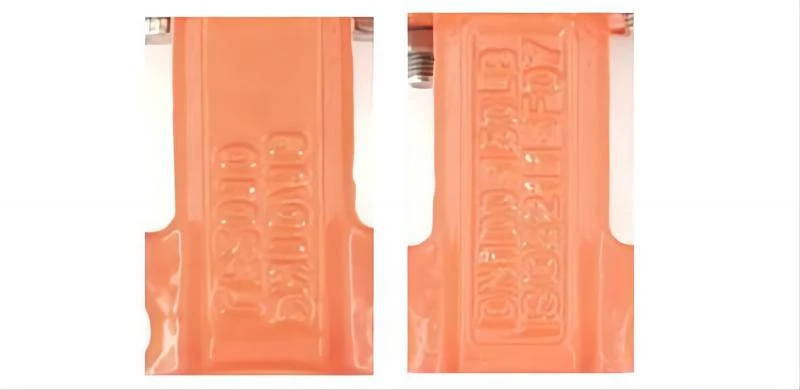

Национално стандартно тежко твърдо тяло на клапана, здраво и издръжливо
Прозрачна отливка, висококачествена боя
Клапан без щифт, елиминира корозията от щифта

Стандартна връзка

Национален стандарт PN10/PN16
Американски стандарт 150LB
Японски стандарт 5K/10K

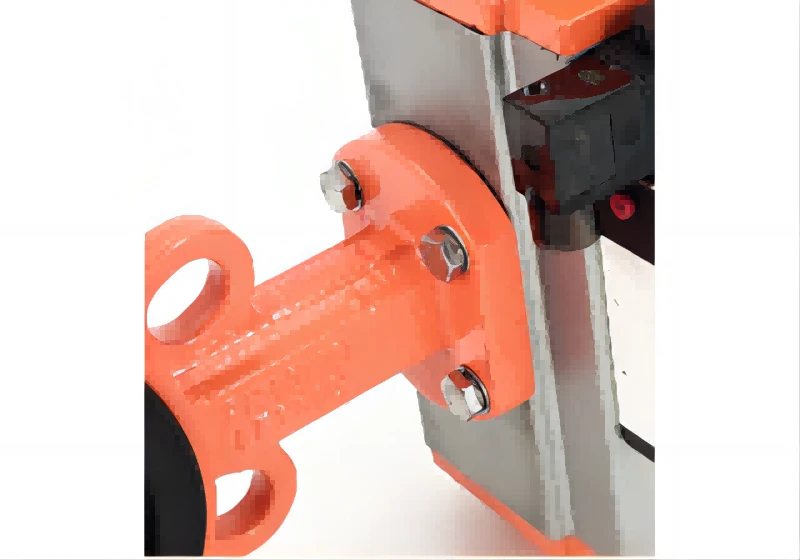

Крепежни елементи

Закопчалките са изработени от неръждаема стомана 201
Устойчив на корозия и издръжлив

Предимства на дроселната клапа с мек гръб

1. Седалка на клапана
В сравнение с гнездото на клапана на обикновената дроселна клапа, гнездото на клапана на дроселната клапа с мек гръб е много лесно за разглобяване
Не е необходимо да използвате големи машини, необходими са само ръчен труд и отвертка
2. Въртящ момент
В сравнение със седалката на клапана на обикновената дроселна клапа, въртящият момент на меката задна клапа е по-лек
3. Разходи
Дерфлай клапите с меко уплътнение обикновено се сменят поради стареене или износване на гумата
Целият клапан
Но дроселните клапи с мек гръб трябва само да сменят седлото на клапана и клапанът да се използва повторно, което значително намалява
Разходи на клиента
4. Стандарт за свързване
Горният фланец приема стандарт за свързване 5211, който е подходящ за вътрешни и чужди страни
5. Стебло на клапана
Всички дроселни клапи от серията с мек гръб са свързани с квадратен вал на 45 градуса, а стеблото на клапана е по-равномерно натоварено
Значително увеличаване на експлоатационния живот
