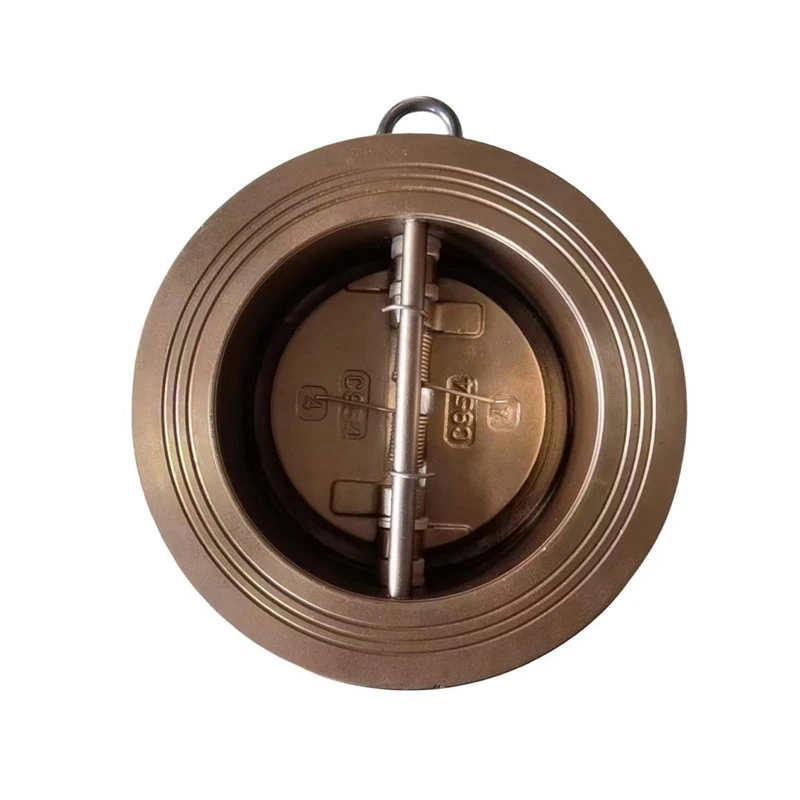

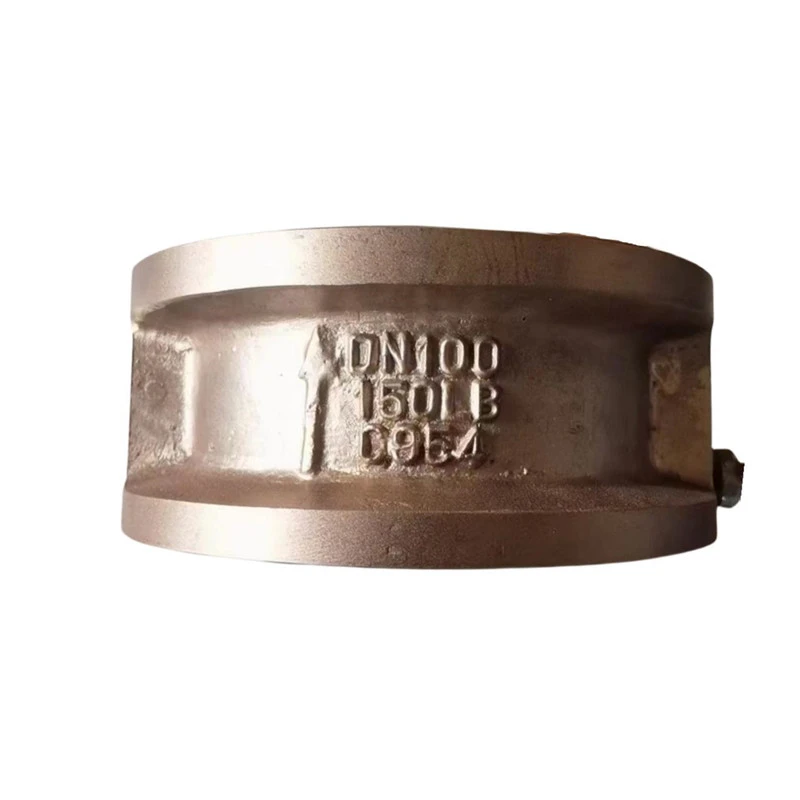

Възвратен клапан с двойна клапа

Име на продукта: Възвратен клапан с двойна клапа
Модел: DH77X-10/16T
Размери: DN40-DN1000
Начин на свързване: Wafer
Работно налягане: PN16,PN10,150LB,5K,10K
Температурен диапазон: -10 градуса -100 градуса
Покритие: Слепено епоксидно покритие в съответствие с ANSI/AWWA C550

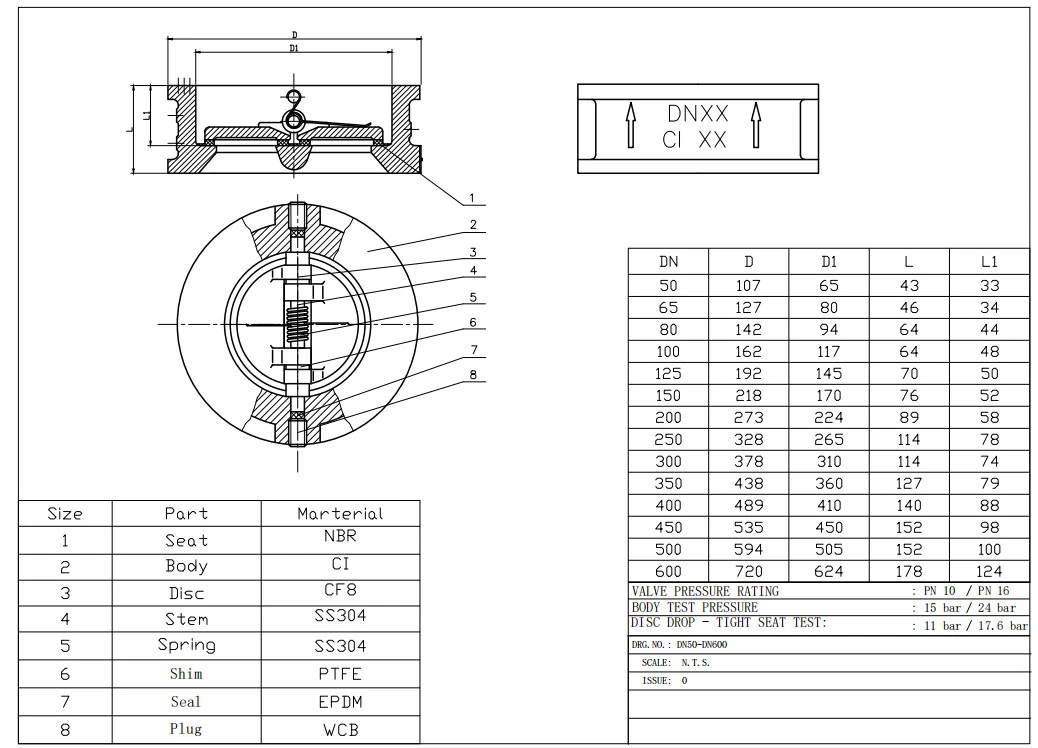

Структурната схема на дроселните възвратни клапи е много проста и в сравнение с други възвратни клапи тяхната структурна дължина също е много малка. Възвратният клапан с пеперуда, известен също като възвратен клапан с пеперуда, е свързан в стил на пластина. Плочата на клапана се състои от две полукръгли плочи на пеперуда, които са свързани чрез стеблото на клапана и се връщат принудително чрез пружини. Принципът на работа на дроселната клапа е: когато средата протича през канала на тялото на клапана, налягането на средата е по-голямо от силата на пружината и две плочи на пеперуда се отварят, клапата се отваря и средата тече; Когато средата спре да тече, поради силата на пружината, двете плочи на пеперуда са принудени да се нулират и вентилът се затваря, за да предотврати обратното изтичане на средата. Диаграма на структурата на бътерфлай възвратен клапан, известен също като двудисков възвратен клапан с двоен диск, неговата уплътнителна повърхност може да бъде изработена от устойчив на износване материал или облицована с гума, с широк спектър от приложения и надеждно уплътнение. Възвратните клапи са автоматични, които не изискват ръчно управление. Този тип вентил обикновено се използва за чисти тръбопроводи, както и за промишлени, екологични, водопречиствателни инсталации и водопроводи във високи сгради, за да се предотврати среден обратен поток. Предотвратете обратния поток на средата.









1. Малък размер, леко тегло и компактна структура.

2. Разчитайте на въртящия момент на пружината, за да се затвори бързо от само себе си.

3. Може да се монтира както на хоризонтални, така и на вертикални тръбопроводи.

4. Безопасна и надеждна производителност, с добра производителност срещу смущения.

5. Уплътнението на линията, с по-добро уплътняване, може да постигне нулево изтичане при статично налягане.

6. Силата на залепване между гумата и тялото на клапана е висока, което може ефективно да предотврати падането на седлото на клапана по време на употреба.

7. Горният и долният фланец и вътрешните стени на корпуса на клапана са обработени с твърдо филмово масло против ръжда, за да се избегне повреда на филма на боята по време на процеса на вулканизация на гумата след пръскане, както и стареене на гуменото седло на клапана, причинено от вторично високи температури.

8. Тялото на вентила е направено от прах от епоксидна смола, със силна адхезия и висока якост на удар.

9. Горният и долният фланец са запечатани с водни линии за по-добро уплътняване.
