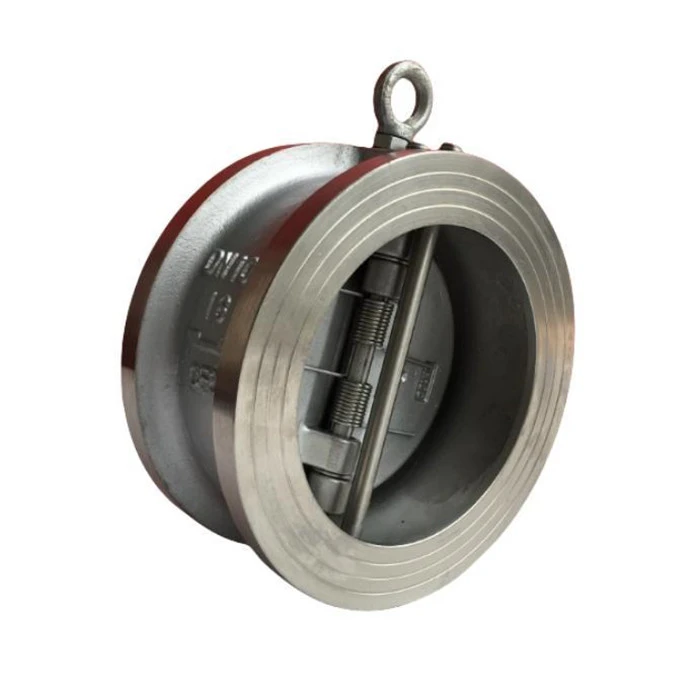

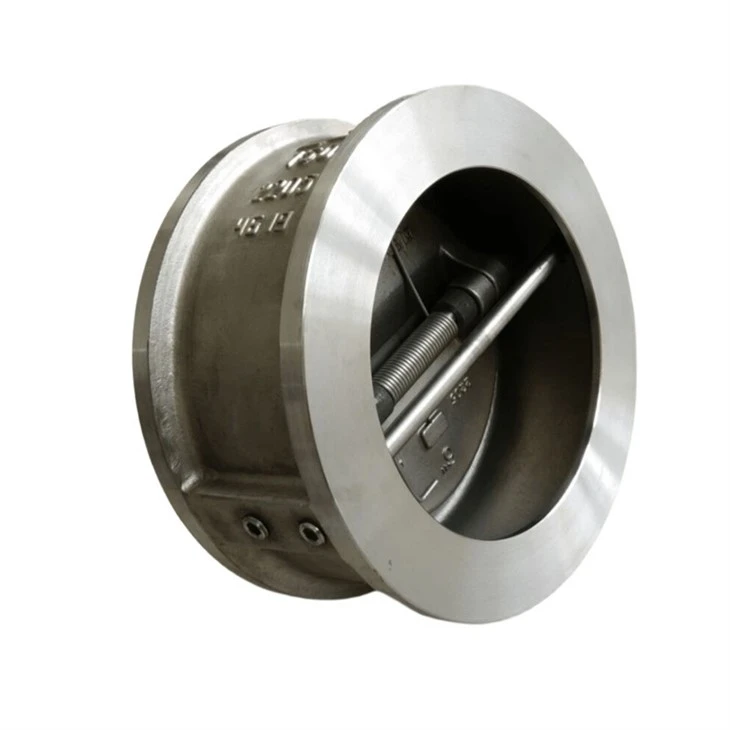

Възвратна клапа от неръждаема стомана

Име на продукта: Възвратна клапа от неръждаема стомана
Модел: DH77X-10/16P
Размери: DN40-DN1000
Начин на свързване: Wafer
Работно налягане: PN16,PN10,150LB,5K,10K
Температурен диапазон: -10 градуса -100 градуса
Покритие: Слепено епоксидно покритие в съответствие с ANSI/AWWA C550





Възвратната клапа от неръждаема стомана също е възвратна клапа с въртящо се действие, но е двойна дискова клапа, която се затваря под действието на пружина. Течността отдолу нагоре изтласква диска на клапана да се отвори. Вентилът има проста конструкция и е захванат между два фланеца, с малък общ размер и леко тегло.

Възвратният клапан от неръждаема стомана има два пружинно натоварени D-образни диска, поставени върху ребрест вал през проходния отвор на клапана. Тази структура скъсява разстоянието, на което се премества центърът на тежестта на диска на клапана. В сравнение с еднодисковите възвратни клапани със същия размер, тази структура също така намалява теглото на диска на клапана с 50%. Благодарение на използването на пружинно натоварване, този клапан реагира много бързо на обратен поток.









1. Двойната дискова олекотена структура на дроселните възвратни клапи от неръждаема стомана прави уплътняването на седалката и работата по-ефективна.
2. Пружинната функция с дълго рамо на дроселните възвратни клапи от неръждаема стомана позволява на диска на клапана да се отваря и затваря без триене, а пружината действа независимо, за да затвори диска на клапана (DN150 и по-висок).
3. Опорната втулка на шарнира на възвратната клапа от неръждаема стомана намалява триенето и минимизира явлението воден удар, когато се спира от независим диск на клапана (по-голям диаметър).
4. В сравнение с конвенционалните въртящи се възвратни клапи, възвратните клапи от неръждаема стомана имат по-здрава, по-лека, по-малка, по-ефективна и по-евтина структура. Този вентил отговаря на стандартите на API 594. За повечето размери структурната дължина на този клапан е само 1/4 от тази на конвенционален вентил, а теглото му е 15% до 20% от това на конвенционален вентил. Следователно, той е и по-евтин от въртящия се възвратен клапан. Също така е по-лесен за инсталиране.
5. Възвратният клапан от неръждаема стомана също има специални структурни характеристики, което го прави високоефективен възвратен клапан без удар. Тези характеристики включват отваряне без почистване, повечето размери клапани, оборудвани с независими пружинни структури и независима система за поддържане на дискове. Някои от тези характеристики не се притежават от възвратните клапани. Възвратният клапан с двоен диск може да бъде проектиран и като повдигнато ухо, удължено тяло на клапана с двоен фланец.
