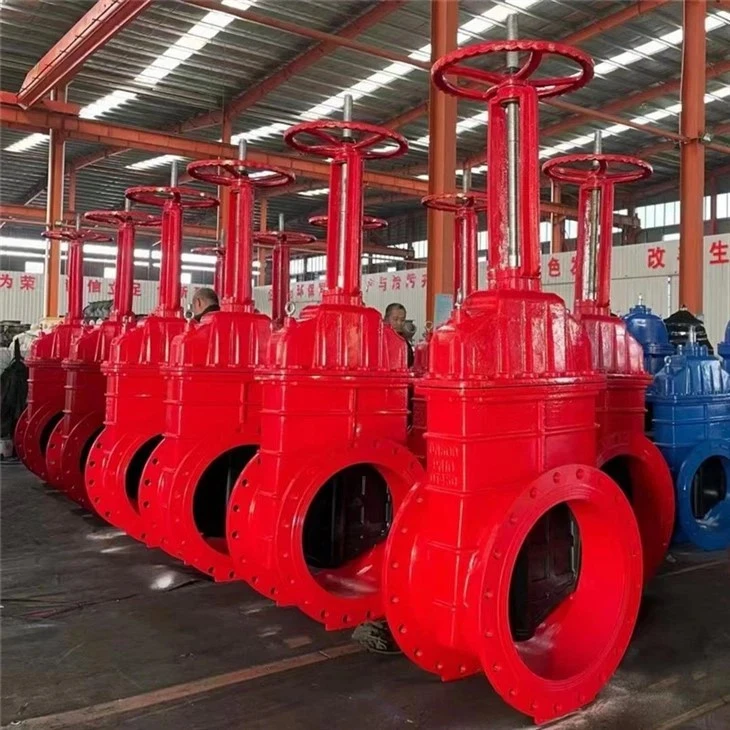

Клиновиден шибър
Вашият професионален производител на клиновидни шибъри!
Tianjin Liangfa Technology Co., Ltd. се намира в град Тиендзин. Това е мащабна компания за производство на клапани, интегрираща R&D, производство и продажби.
Защо да изберете нас
Строг производствен контрол
Нашите продукти са произведени по много високи стандарти. Продуктите са преминали ISO9001: 2000 международна сертификация на системата за управление на качеството, ISO 14001: 2004 сертификация на системата за управление на околната среда и GB/T 28001-2001 сертификация на системата за управление на здравето и безопасността при работа.
Пълна подкрепа
Притежава всички видове отлично голямо и средно основно производствено оборудване и основно оборудване и инструменти за проверка и тестване. За да гарантираме, че нямате никакви притеснения, ние предлагаме цялостни технически услуги, включително предпродажбени, производствени и следпродажбени грижи.
Богат опит
Развивайки дълбоко индустрията на клапаните повече от 20 години, ние сме посветени на стриктния контрол на качеството и внимателното обслужване на клиентите, нашият опитен персонал е винаги на разположение, за да обсъди вашите изисквания и да гарантира пълната удовлетвореност на клиентите.
Широка продуктова гама
Нашата компания предлага широка селекция от клапани. Нашият продукт включва дроселни клапи, вентили за висока температура и високо налягане, шибърни клапани, възвратни клапани, сферични вентили, регулиращи вентили, сферични кранове, водоснабдителни и дренажни вентили, морски клапани, API клапани и други, адресирани към различни видове контрол на потока на течности потребности.
Шибърите с гумени клинове са жизненоважен компонент в различни индустрии поради тяхната надеждна и ефективна работа. Отличаващи се с гумен клиновиден затвор, който е притиснат към леглото на клапана за целите на уплътняването, тези клапани предлагат прецизен контрол върху потока на течности, газове и други материали.
Шлюзовият клапан Ci е високоефективен клапан, използван за контролиране на потока на течности през тръбопроводи. Това е надежден и издръжлив клапан, който може да издържи на високо налягане и температура. Вентилът е проектиран с модерна технология, за да осигури ефективна работа и минимална поддръжка.
Гумените шибъри са отличен избор за индустриални приложения, където издръжливостта, надеждността и рентабилността са ключови съображения. Тези вентили са проектирани да осигурят отлични възможности за контрол на потока, като същевременно предлагат ниски изисквания за поддръжка и дълъг експлоатационен живот.
Шлюзов кран от сферографитен чугун
Шлюзовият клапан от сферографитен чугун е изключително издръжлив и многофункционален клапан, който обикновено се използва в различни видове индустриални и търговски условия. Този тип вентил е известен с отличната си устойчивост на корозия, механични удари и износване, което го прави популярен избор сред инженери и изпълнители за различни приложения.
Шибърите с двоен фланец се използват широко в различни индустрии като нефт и газ, пречистване на вода и химическа преработка. Тези клапани са много ефективни при контролиране на потока на течности през тръбопроводите. Те са проектирани да издържат на високо налягане и екстремни температури, което ги прави идеални за редица индустриални приложения.
Шумният възвратен клапан се отнася до клапан, който автоматично отваря и затваря вентилния диск въз основа на потока на самата среда, използван за предотвратяване на обратния поток на средата. Известен е още като възвратен клапан, еднопосочен клапан, заглушителен възвратен клапан, обратен клапан и клапан за обратно налягане.
Чугунените шибъри са основни компоненти, които се използват широко в различни индустриални приложения. Те са много издръжливи и имат отлична устойчивост на износване, корозия и температурни промени. Тези вентили са проектирани да контролират потока на течности и газове и са известни със своята надеждна и непропусклива работа.
Възвратен клапан с клапа тип пеперуда
Структурната схема на дроселните възвратни клапи е много проста и в сравнение с други възвратни клапи тяхната структурна дължина също е много малка. Възвратният клапан с пеперуда, известен също като възвратен клапан с пеперуда, е свързан в стил на пластина. Плочата на клапана се състои от две полукръгли плочи на пеперуда, които са свързани чрез стеблото на клапана и се връщат принудително чрез пружини.
Вафлена дроселна клапа от неръждаема стомана
Пластинчатият дроселен клапан от неръждаема стомана е основен компонент в различни индустриални приложения. Изработен от висококачествена неръждаема стомана, той е изключително издръжлив и устойчив на корозия, което го прави подходящ за използване в тежки среди. Този клапан е проектиран да регулира и контролира потока на течности, газове и други материали, като гарантира, че процесите протичат гладко и ефективно.
Клиновиден шибър е тип вентил, използван като спирателно устройство в тръбопровод. Нарича се "клинов" клапан, тъй като използва клиновидна порта като затварящ елемент. Портата обикновено е изработена от метал и е проектирана да пасва плътно между две успоредни седалки в тялото на клапана. Когато шибърът е напълно отворен, той се прибира в тялото на клапана, позволявайки неограничен поток през клапана. За да затворите клапана, портата се натиска надолу между седалките, създавайки плътно уплътнение и блокирайки потока. Клиновидни шибъри обикновено се използват в приложения, където се изисква плътно затваряне, като например в нефтопроводи и газопроводи, пречиствателни станции за вода, електроцентрали и различни промишлени процеси. Те са известни със своята здрава конструкция, възможности за високо налягане и способност да се справят с широка гама от течности.
Характеристики на шибър тип клин
Компактен дизайн:Клиновата шибърна клапа има проста и компактна структура, а отличната й твърдост осигурява стабилна работа на клапата в среди с високо налягане. Дизайнът на канала е гладък и ефективно намалява съпротивлението на течността.
Отлична твърдост:Клиновидни шибъри показват отлична твърдост, позволяваща стабилна работа в среди с високо налягане и висока температура, устойчиви на деформация и повреда, осигурявайки уплътнение и безопасност при работа.
Плавно преминаване на потока:Дизайнът на вътрешния проход на вентила е рационализиран, намалявайки съпротивлението на флуида и загубата на налягане, повишавайки ефективността на потока на тръбопроводните системи и намалявайки потреблението на енергия.
Материали на уплътнителната повърхност:Клиновидни шибъри осигуряват различни режими на задвижване като ръчно, пневматично, електрическо и зъбно предаване, за да отговорят на различни случаи и нужди. Независимо дали става въпрос за ръчна работа на място, дистанционно автоматично управление или случаи, които изискват прецизна настройка, вие можете да намерите подходящ метод на шофиране.
Множество структурни форми:Клиновидни шибъри имат различни структурни форми, като еластичен клин с единичен затвор и твърд клин с единичен затвор. Тези различни структурни форми позволяват на вентила да се адаптира към различни изисквания за работно налягане и поток. Независимо дали става въпрос за високо налягане и голям поток или ниско налягане и малък поток, можете да намерите подходяща структурна форма за постигане на оптимална производителност.
Видове клиновидни шибъри
Шибъри с единичен клин с повдигащо се стебло
Единият край на стеблото на клапана на единичен шибър тип клин с повдигащо се стебло има трапецовидна предавателна резба, а стеблото на клапана и шибърът са окачени заедно през Т-образен процеп. Гайка на стеблото на клапана е фиксирана в горната част на капака на клапана, а извън гайката на стеблото на клапана е монтирано ръчно колело. Когато ръчното колело се завърти обратно на часовниковата стрелка, стеблото на клапана задвижва шибърната плоча нагоре и клапанът се отваря; когато ръчното колело се завърти по посока на часовниковата стрелка, стеблото на клапана се спуска, в крайна сметка заклинява плочата на шибъра и клапанът се затваря.
Единични клинови шибъри с неподвижно стебло
Има проходен отвор в средата на клиновата шибър на единично шибърния вентил със скрито стебло. Водещите жлебове от двете страни на неуплътняващата повърхност си сътрудничат с водещите ребра на тялото на клапана, за да образуват направляващо устройство. Жлебът в горната част на шибъра е снабден с гайка на стеблото на клапана с трапецовидна резба, която образува предавателна двойка с трапецовидната резба в долния край на стеблото на клапана и се управлява от ръчно колело, монтирано отгоре на стеблото на клапана.
Клапан за продухване
Високотемпературният високотемпературен продухващ шибър с клин е създаден на базата на обикновения клинов тип с един шибър. Устройство за продухване се добавя към тялото на клапана и капака на клапана. Вода под високо налягане или пара се инжектират през продухващото устройство, за да се предотврати коксуване и гранулирани частици. Тръбопроводите и клапаните на средата се почистват и промиват, за да се постигне отстраняване на примесите в тръбопроводите и клапаните, което има предимствата на удобство, спестяване на време и т.н. и ефективно увеличава експлоатационния живот на системата. Подходящо е за използване като устройство за отваряне и затваряне на тръбопроводи, съдържащи вода, пара, димни газове, масло, мъгла, прах, гранули и други среди. Той е особено подходящ за транспортиране на петрол и каталитичен крекинг в нефтохимическата промишленост за отваряне, затваряне и почистване на тръбопровода.
Компоненти на клиновиден шибър
Тяло
Тялото на шибър тип клин е основната част на вентила. Това е външният корпус, който съдържа всички останали части на вентила. Тялото обикновено е изработено от чугун, бронз или неръждаема стомана. Той е проектиран да издържа на високи налягания и температури и обикновено е закрепен с болтове или фланци към тръбопровода.
Седалка
Седалката е частта от клапана, която осигурява уплътнение между шибъра и тялото на клапана. Седалката обикновено е изработена от еластичен материал като гума или тефлон. Седалката е проектирана да осигурява плътно уплътнение, когато портата е в затворено положение.
Стебло на клапана
Стеблото на клапана е прътът, който свързва портата със задвижващия механизъм. Стеблото на клапана обикновено е направено от неръждаема стомана и има резба в долната част за свързване към портата. Горната част на стеблото на клапана се простира през капака, за да се свърже със задвижващия механизъм.
Боне
Капакът е капакът, който се поставя отгоре на тялото, за да обхване стеблото на клапана и уплътнителната салница. Капакът обикновено е завинтен към тялото и може да бъде свален за достъп до стеблото на клапана. Предният капак също е проектиран да издържа на високо налягане и температури.
Клин порта
Клиновата шибърна клапа е основният компонент на клиновата шибърна клапа. Той е с клиновидна форма и е проектиран да се издига и спуска вертикално в тялото на клапана, за да контролира потока на течността за включване и изключване. Портите обикновено са изработени от устойчиви на износване и корозия материали, за да осигурят стабилност и надеждност при дългосрочна употреба.
Актуатор
Задвижващият механизъм е механизмът, който се използва за повдигане или спускане на портата. Има два типа задвижващи механизми, които обикновено се използват със шибъри: ръчни и автоматизирани. Ръчните задвижващи механизми обикновено са ръчно задвижвани колела или лостове, докато автоматизираните задвижващи механизми обикновено са електрически или хидравлични двигатели.
Еластичен клиновиден шибър срещу твърд клиновиден шибър
Еластичен клин
Характеристиката на еластичния клин е неговата проста структура, надеждно уплътнение и трудност при заклинване при промяна на температурата на средата. Изискванията за точност на обработка за ъгъла на клина са относително ниски. За шибъри, използващи еластични клиновидни пластини, въртящият момент на затваряне не трябва да бъде твърде голям, за да се предотврати превишаване на диапазона на еластична деформация на клина. Следователно вентилът трябва да бъде оборудван с ограничителен механизъм за контрол на хода на клина.
Еластичната шибърна клинова структура е подходяща за шибъри със среден и малък калибър с различни налягания и температури. Средата не трябва да съдържа твърде много твърди частици, за да се предотврати натрупването им в пръстеновидния жлеб на клина и да повлияе на способността му за еластична деформация.
Твърд клин
Твърдият клин е монолитна твърда конструкция, която не може да компенсира промените в подравняването на леглото на клапана, причинени от натоварване на тръбопровода или топлинни колебания. Точността на обработка на полуъгъла на клина от двете страни на уплътнителната повърхност е много висока, което затруднява производството и поддръжката. По време на работа уплътнителните двойки са склонни към износване и клинът лесно се заклинява при промяна на температурата.
Твърдите шибъри с клиновиден тип се считат за най-икономичните, обикновено подходящи за условия на ниско налягане и температура и почти всички малки шибъри до DN50 (NPS2) използват твърди шибърни плочи с клинов тип.
Приложение на шибър тип клин
Петролна и газова индустрия
Клиновидни шибъри се използват широко в нефтената и газовата промишленост поради способността им да се справят с флуиди с високо налягане и висока температура. Те обикновено се използват в тръбопроводи, рафинерии и нефтени платформи. Клиновидни шибъри са предпочитани пред други видове вентили поради техните превъзходни възможности за уплътняване, което е от съществено значение за предотвратяване на течове в опасни среди и среди с високо налягане.
Пречиствателни станции
Клиновидни шибъри се използват в пречиствателните станции за контролиране на потока вода през тръбопроводите. Те се използват и в пречиствателни станции за контролиране на потока отпадъчни води. Шибърите, използвани в пречиствателните станции за вода, често са направени от материали, които са устойчиви на корозия и ерозия.
Производство на електроенергия
Клиновидни шибъри се използват в съоръжения за производство на електроенергия като атомни електроцентрали, топлоелектрически централи и водноелектрически централи. Те се използват за контролиране на потока вода, пара и други газове и течности през различните системи, които генерират електричество.
Химическа индустрия
Клиновидни шибъри се използват в заводи за химическа преработка поради способността им да се справят с корозивни и абразивни химикали. Те осигуряват надежден и безопасен начин за контролиране на потока от тези материали през тръбопроводи, реактори и друго оборудване за обработка.
Проверете за течове
Редовно проверявайте тялото на клапана, уплътнението и стеблото за признаци на течове. Течът може да причини неизправност на клапана и да доведе до по-сериозни проблеми. Ако забележите течове, затегнете уплътнението на клапана или го сменете, ако е необходимо.
Смажете клапана
Шибърите имат свързващи повърхности, които трябва да се смазват редовно. Нанесете смазка върху стеблото и уплътнението, за да сте сигурни, че клапанът се отваря и затваря гладко. Избягвайте прекомерното смазване, тъй като това може да доведе до прекалено стегнат клапан или да доведе до издухване на уплътнението.
Чисти компоненти
Мръсотия и отломки могат да се натрупат върху компонентите на клапана с течение на времето, причинявайки неизправността им. Почиствайте редовно корпуса, шибъра и стеблото на клапана, за да премахнете натрупаната мръсотия или отломки. Използвайте неабразивен почистващ препарат, който няма да повреди клапана.
Тествайте клапана
Клапан, който не се отваря или затваря правилно, може да причини изтичане на течности или газове, което да доведе до повреда или нараняване. Редовно тествайте вентила, за да сте сигурни, че работи правилно. Отворете и затворете вентила няколко пъти и се вслушайте за необичайни звуци.
Осигурете правилен монтаж
Шибърите трябва да бъдат монтирани правилно, за да функционират правилно. Следвайте инструкциите и се уверете, че вентилът е монтиран в правилната ориентация. Неправилната инсталация може да доведе до повреда на клапана или до течове.
Сертификати
Нашата фабрика
Компанията заема обща площ от повече от 3,000 квадратни метра. Има повече от 50 служители и всички видове отлично голямо и средно основно производствено оборудване, както и основно оборудване и инструменти за проверка и тестване.
Най-доброто ръководство за често задавани въпроси за клиновиден шибър
В: Какво представлява шибър с клинов тип?
Въпрос: Какви са предимствата на клиновите шибъри?
В: Подходящи ли са клиновидни шибъри за приложения с високо налягане?
В: Могат ли клиновидни шибъри да се използват както за течности, така и за газове?
Въпрос: Какви са ограниченията на клиновите шибъри?
В: Подходящи ли са клиновидни шибъри за дроселиране на потока?
Въпрос: От какви материали обикновено се изработват клиновите шибъри?
В: Какъв е уплътнителният механизъм на клиновидни шибъри?
Въпрос: Могат ли клиновидни шибъри да осигурят двупосочен контрол на потока?
В: Подходящи ли са клиновидни шибъри за абразивни течности?
В: Как поддържате клиновиден шибър?
Въпрос: Могат ли клиновите шибъри да бъдат ремонтирани, ако развият течове?
В: Какъв е типичният работен температурен диапазон за клиновидни шибъри?
Въпрос: Какво е типичното налягане за клиновидни шибъри?
Въпрос: Подходящи ли са клиновидни шибъри за подземни приложения?
В: Могат ли вентилите с клиновидни шибъри да бъдат автоматизирани?
В: Каква е типичната продължителност на живота на клиновиден шибър?
В: Могат ли клиновидни шибъри да се използват при приложения с висока температура?
В: Подходящи ли са клиновидни шибъри за приложения с течности с висок вискозитет?
В: Как да избера правилния клиновиден шибър за моето приложение?
